Système de gestion des câbles pour bureaux réglables en hauteur

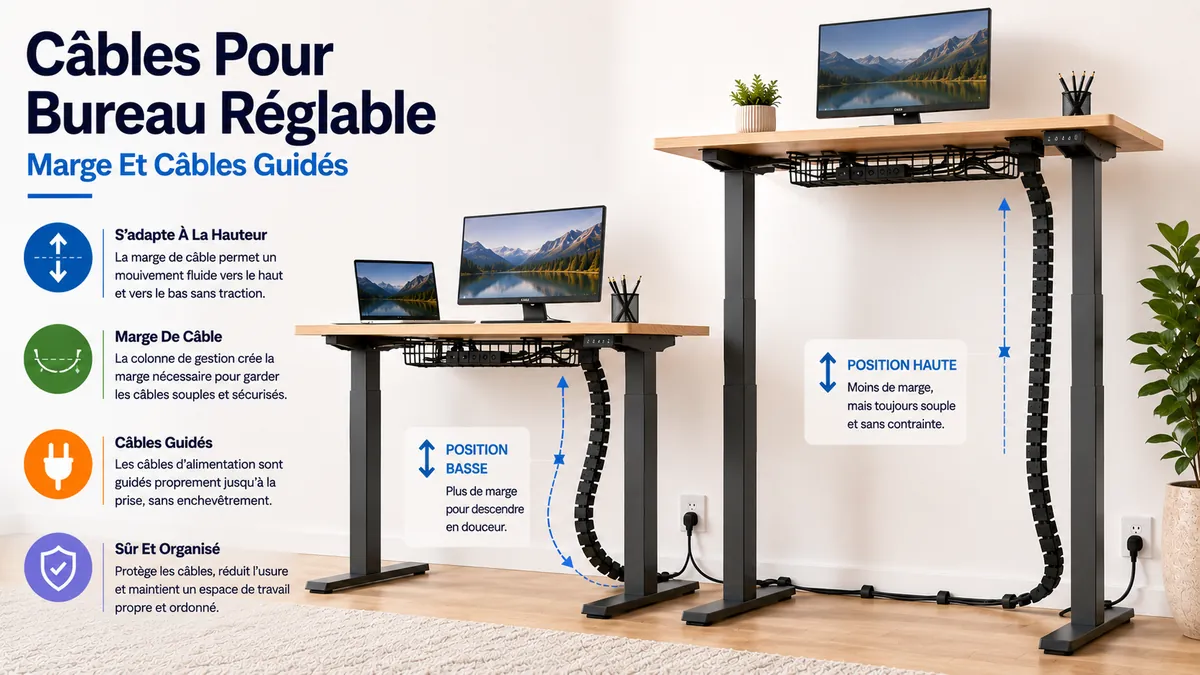

Un système de gestion des câbles pour bureau réglable dépend de l'amplitude de mouvement, du mou des câbles, du cheminement électrique, de l'espace de montage, de la charge des câbles et du dégagement du cadre. Un bureau réglable en hauteur change de position, le chemin des câbles doit se déplacer sans tirer sur les connecteurs, bloquer les parties du cadre ni laisser les cordons sans support. Le mouvement est la différence fondamentale.

En position assise, un faisceau de câbles peut sembler maîtrisé. En position debout, ce même faisceau peut nécessiter une course verticale plus importante. Si le cordon d'alimentation, le câble du moniteur ou le câble adaptateur est trop tendu, l'installation peut créer des contraintes. C'est pourquoi le mou des câbles et le cheminement électrique doivent être vérifiés ensemble.

La gestion des câbles pour bureau réglable constitue le cadre décisionnel pour adapter un système de gestion des câbles à un bureau mobile. Une colonne de câbles peut guider le mouvement vertical, un plateau sous le bureau peut regrouper les cordons près du plan de travail, et des gaines ou des clips peuvent soutenir un cheminement groupé lorsque l'accès reste nécessaire. La configuration adaptée dépend de la forme du cadre du bureau, de la longueur des câbles, de la charge des appareils, de la portée de la prise et de la surface de montage disponible avant d'examiner les premiers facteurs de compatibilité.

Pour un bureau réglable en hauteur, la sélection doit se concentrer sur la capacité du système à maintenir les câbles groupés, accessibles et capables de suivre le mouvement du bureau. L'organisation d'un bureau fixe peut seulement ranger les cordons, tandis que la compatibilité d'un bureau mobile doit prendre en compte le mou des câbles, la décharge de tension, le dégagement du cadre et le cheminement électrique vers la prise.

Ce qui différencie la gestion des câbles sur un bureau réglable en hauteur

Ce qui différencie la gestion des câbles sur un bureau réglable en hauteur est que le plan de travail se déplace tandis que les appareils connectés et la prise murale restent généralement en position fixe. Un bureau fixe nécessite surtout une organisation des câbles, mais un bureau réglable doit gérer la course verticale, le mouvement des cordons et un déplacement maîtrisé des câbles. La différence fondamentale consiste à gérer le mouvement sans augmenter le risque de traction ou de ballant des câbles.

Cette différence devient plus claire lorsque les chemins de câbles d'un bureau fixe et d'un bureau réglable en hauteur sont observés ensemble. L'image compare comment le mou vertical, le dégagement du cadre et le plan de travail mobile affectent le cheminement des câbles.

Un bureau réglable en hauteur peut nécessiter une course de câbles supplémentaire car le plan de travail change de position. Si la longueur des câbles, la position de la prise, la surface de montage ou la charge des appareils change, la quantité de mou vertical nécessaire peut varier. Les cordons en mouvement peuvent passer près de pièces mobiles, ce qui peut influencer les décisions de cheminement en fonction du dégagement du cadre. Pour un contexte plus large sur les principes d'organisation des câbles, consultez le guide du système de gestion des câbles. Un organiseur pour bureau fixe peut encore convenir s'il peut gérer le mouvement en toute sécurité plutôt que de simplement maintenir les câbles en position statique.

Le tableau ci-dessous met en évidence ce qui change lorsque le plan de travail se déplace et ce qui reste similaire à l'organisation des câbles d'un bureau fixe.

Bureau fixe	Bureau réglable en hauteur
Les chemins de câbles restent généralement dans la même position.	Les chemins de câbles se déplacent pendant la course verticale.
Besoin limité de mou vertical.	Un mou vertical peut être nécessaire pour soutenir le mouvement.
Le mouvement du cadre n'est généralement pas un problème de cheminement.	Le dégagement du cadre peut affecter les décisions de cheminement.
Se concentre principalement sur l'organisation des câbles.	Se concentre sur l'organisation et la compatibilité du mouvement.

Planification de la course et du mou des câbles

La planification de la course et du mou des câbles dépend de l'écart entre les positions la plus basse et la plus haute d'un bureau réglable en hauteur. À mesure que la course verticale augmente, le faisceau de câbles peut nécessiter un mou supplémentaire pour se déplacer sans exercer de contrainte sur les connecteurs ou les points de cheminement. L'objectif est de soutenir le mouvement des câbles tout en réduisant les risques de traction et de problèmes de décharge de tension.

La planification de la course et du mou des câbles devient plus facile à évaluer lorsque l'ensemble du chemin de câbles est examiné sur toute la course verticale du bureau. Le schéma montre comment une boucle de service, le chemin du cordon d'alimentation et un point de contrainte potentiel peuvent changer entre les positions assise et debout.

Un faisceau de câbles doit être évalué sur toute la course de mouvement plutôt qu'à une seule hauteur de bureau. Si un cordon d'alimentation va vers une prise murale, le mou nécessaire peut différer d'une configuration utilisant une multiprise montée. Les câbles de moniteur et les cordons adaptateurs peuvent créer des besoins de cheminement différents selon la longueur des câbles et le tracé. Une boucle de service peut aider à répartir le mouvement des cordons, tandis que la décharge de tension peut réduire la contrainte sur les connecteurs lors des mouvements répétés des câbles.

La liste ci-dessous met en évidence les conditions qui peuvent influencer la planification du mou des câbles et les décisions de compatibilité.

• Si la course verticale est grande par rapport à la longueur de câble disponible, la traction des câbles peut devenir un risque de cheminement.
• Si une boucle de service est trop petite pour le tracé des câbles, la contrainte sur les connecteurs peut augmenter lors du déplacement du bureau.
• Si un câble allant du sol au bureau suit un trajet plus long, un mou supplémentaire peut être nécessaire pour soutenir le mouvement des câbles.
• Si une prise murale est positionnée loin du trajet du bureau, le chemin du cordon d'alimentation peut affecter la planification du mou.
• Si une multiprise montée se déplace avec le bureau, les besoins de mouvement des câbles peuvent différer d'une connexion fixe à une prise.
• Si un faisceau de câbles passe près de composants mobiles du bureau, la décharge de tension et les décisions de cheminement peuvent nécessiter une attention particulière.

Course complète et longueur des câbles

La course complète et la longueur des câbles doivent être vérifiées à la position la plus haute du bureau avant de prendre les décisions finales de cheminement. Un câble qui atteint confortablement en position assise peut avoir moins de mou restant à la hauteur maximale. La vérification clé de dimensionnement est de savoir si le tracé des câbles peut parcourir toute la course sans créer de contrainte au niveau d'un point de courbure ou d'un connecteur.

La hauteur du bureau, le tracé des câbles et la longueur des cordons agissent ensemble lors de l'évaluation de la portée. Si le tracé des câbles comprend plusieurs points de courbure, une plus grande longueur de câble peut être nécessaire par rapport à un trajet plus court avec moins de changements de direction. Un mou restant doit encore être présent à la position la plus haute, car le mouvement des câbles peut changer lorsque le bureau se déplace entre les positions assise et debout.

La course complète et la longueur des câbles sont plus faciles à vérifier lorsque chaque condition de dimensionnement est examinée avant que les câbles ne soient fixés.

• Si la position la plus haute réduit considérablement le mou restant, la longueur des câbles peut nécessiter un réexamen avant le cheminement.
• Si le tracé des câbles comprend des points de courbure supplémentaires, la portée des cordons peut être réduite le long du trajet.
• Si la hauteur du bureau dépasse l'hypothèse de cheminement initiale, la course complète peut modifier les exigences de longueur des câbles.
• Si le mou restant disparaît à la hauteur maximale, une contrainte peut se développer près des connecteurs ou des points de cheminement.
• Si un câble atteint la position debout avec une flexibilité limitée, le tracé des câbles peut nécessiter un ajustement avant la mise en place finale.

Ce graphique montre les conditions clés et les facteurs de complexité pour vérifier la longueur des câbles à la position la plus haute du bureau.

Contrôle de la boucle de service et décharge de tension

Le contrôle de la boucle de service et la décharge de tension dépendent du maintien d'une longueur de câble supplémentaire suffisante pour le mouvement sans laisser le mou s'affaisser ou s'emmêler. Une boucle de service peut réduire la traction des câbles lorsque le bureau change de hauteur, mais la boucle nécessite un point d'ancrage dégagé et un chemin maîtrisé. L'ajustement dépend du cadre du bureau, de la longueur des câbles, du rayon de courbure et de la position des connecteurs.

Une boucle de service doit permettre au faisceau de câbles de bouger tout en maintenant une faible contrainte sur les connecteurs. Si les clips ou les attaches sont trop serrés, le câble peut perdre sa flexibilité à un point de courbure. Si les points d'ancrage sont trop lâches ou mal placés, le mou peut tomber dans la zone de mouvement et créer un risque d'accrochage.

Utilisez les points ci-dessous pour contrôler le mou sans considérer qu'une seule forme de boucle convient à chaque configuration de bureau réglable.

• Faites en sorte que la boucle de service soit assez grande pour le mouvement, mais évitez un mou excessif qui peut s'affaisser sous le bureau.
• Placez un point d'ancrage là où le câble peut bouger sans tirer directement sur le connecteur.
• Vérifiez le rayon de courbure près des clips et des attaches afin que le tracé des câbles ne soit pas fortement pincé.
• Évitez de trop serrer les attaches, car un mouvement restreint peut augmenter la contrainte sur les connecteurs lors des changements de hauteur.
• Évitez de placer la boucle de mou près des parties mobiles du cadre, où la décharge de tension peut devenir un point d'accrochage.

Ce graphique montre les exigences clés et les pièges courants pour contrôler le mou des câbles et la décharge de tension dans une configuration de bureau réglable.

Pièces de gestion des câbles pour bureaux réglables en hauteur pour configurations mobiles

Les pièces de gestion des câbles pour bureaux réglables en hauteur pour configurations mobiles incluent des composants qui soutiennent le mouvement des câbles, regroupent les cordons associés ou maintiennent les chemins de routage en place pendant le déplacement du bureau. Une colonne de câbles ou une chaîne verticale de câbles aide à gérer le mouvement des câbles entre le sol et un plan de travail mobile, tandis qu'un plateau sous le bureau et un support de multiprise peuvent garder les câbles connectés plus près du bureau. D'autres pièces se concentrent sur le regroupement et l'accès des câbles plutôt que sur le soutien du mouvement vertical.

Les pièces de gestion des câbles pour bureaux réglables en hauteur pour configurations mobiles varient selon le tracé des câbles, le mouvement du bureau et les conditions de montage. Une colonne de câbles ou une chaîne verticale de câbles peut être utile lorsque les câbles nécessitent un déplacement vertical contrôlé. Un plateau sous le bureau peut regrouper les cordons et adaptateurs près de la surface de travail. Un support de multiprise peut réduire le déplacement des câbles entre les appareils connectés et les connexions électriques lorsqu'il est monté sur le bureau. Une gaine de câbles, des clips et des attaches peuvent aider à organiser les cordons regroupés, bien qu'ils fournissent généralement un contrôle de routage plutôt qu'un soutien au mouvement.

Les pièces de gestion des câbles pour bureaux réglables en hauteur pour configurations mobiles deviennent plus faciles à évaluer lorsque les composants visibles sont identifiés par fonction. L'image étiquette les principales pièces utilisées pour guider le mouvement, maintenir les connexions électriques et organiser les chemins de câbles sur un bureau réglable en hauteur.

Le tableau ci-dessous organise les pièces de gestion des câbles par rôle de mouvement, conditions adaptées et limitations courantes.

Pièce	Rôle de mouvement	Meilleure condition	Limite
Colonne de câbles	Guide le déplacement vertical des câbles	Trajets de câbles sol-bureau	Peut ne pas regrouper tous les câbles du bureau
Chaîne verticale de câbles	Contrôle le trajet de mouvement des câbles	Changements fréquents de hauteur du bureau	L'ajustement dépend du volume de câbles et du routage
Plateau sous le bureau	Regroupe les cordons près du bureau	Plusieurs appareils connectés	Soutien limité au mouvement vertical
Support de multiprise	Maintient les connexions électriques attachées au bureau	Distribution électrique montée	Dépend de l'espace de montage
Gaine de câbles	Regroupe les câbles ensemble	Tracés de câbles partagés	Peut réduire l'accès rapide aux câbles
Clips	Maintient le trajet des câbles en place	Points de routage définis	Capacité de regroupement limitée
Attaches	Fixe les cordons regroupés	Gestion des faisceaux de câbles	Peut limiter l'accès si trop serré

Un signal de décision utile est de savoir si une pièce gère le mouvement ou organise principalement le routage. Les colonnes de câbles et les chaînes verticales de câbles soutiennent principalement le déplacement vertical, tandis que les plateaux, gaines de câbles, clips et attaches soutiennent principalement le regroupement et l'accès. La combinaison appropriée dépend des besoins de déplacement des câbles, de la charge des appareils, de la surface de montage et des exigences d'accès aux câbles.

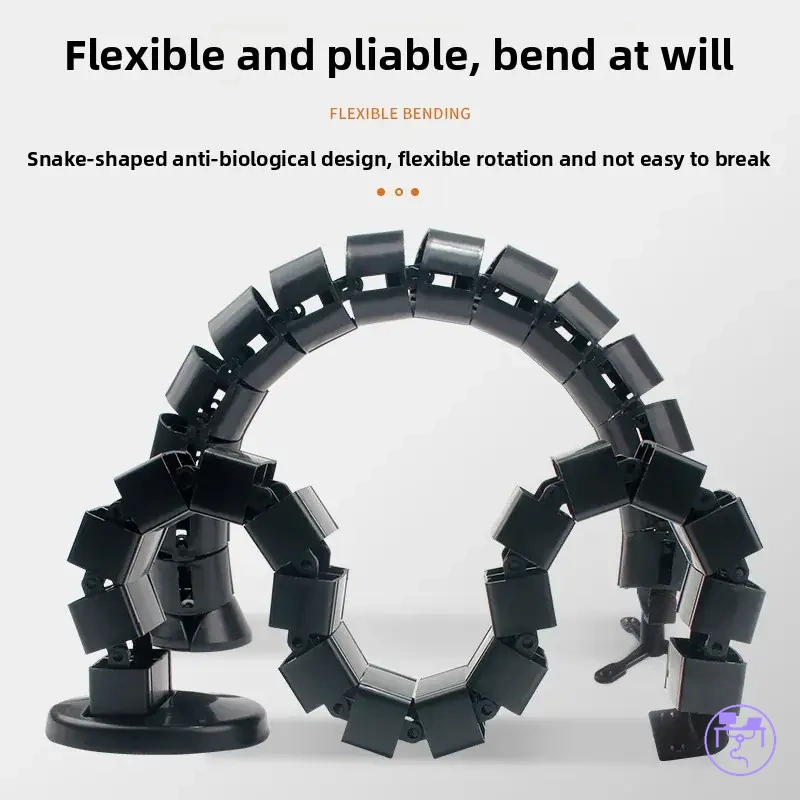

Colonnes de câbles et chaînes verticales de câbles

Une colonne de câbles et une chaîne verticale de câbles sont des composants qui guident les câbles entre un plan de travail mobile et le sol ou la zone murale. Les deux soutiennent le mouvement vertical en aidant les câbles à suivre un chemin contrôlé lorsque la hauteur du bureau change. Leur rôle est de gérer le déplacement des câbles plutôt que de simplement regrouper les cordons sous le bureau.

Une colonne de câbles met souvent l'accent sur le confinement visuel et la portée au sol, tandis qu'une chaîne verticale de câbles peut offrir un chemin de mouvement plus structuré grâce à des sections liées. L'adéquation de chaque option dépend de la capacité des câbles, de la longueur des câbles et de l'emplacement du bureau. Un point de fixation près du plan de travail et un autre près du trajet au sol peuvent aider à maintenir un mouvement contrôlé lorsque les câbles parcourent une plage de hauteur plus importante. La flexibilité peut affecter les choix de routage lorsque le faisceau de câbles change de direction.

Note d'adéquation : Une colonne de câbles ou une chaîne verticale de câbles peut être utile lorsque les câbles se déplacent entre un plan de travail mobile et une zone de prise fixe. Si la capacité des câbles est faible ou la portée au sol est courte, d'autres méthodes de routage peuvent convenir. Le choix dépend des besoins de mouvement, des options de points de fixation et du niveau de confinement des câbles requis.

Ce graphique explique le rôle courant des colonnes de câbles et des chaînes verticales de câbles dans la gestion du déplacement des câbles entre un bureau mobile et le sol, leurs principales différences et les facteurs clés à considérer lors du choix entre eux.

Plateaux sous le bureau et multiprises montées

Un plateau sous le bureau et une multiprise montée peuvent réduire le nombre de cordons qui se déplacent entre le bureau et le mur. Le plateau sous le bureau regroupe les câbles, adaptateurs et connexions électriques sous la surface de travail, tandis qu'une multiprise montée maintient les connexions électriques plus près des appareils connectés. Cette disposition peut raccourcir le trajet vers la prise qui doit suivre le mouvement du bureau.

L'adéquation du plateau dépend de sa capacité, de la taille des adaptateurs et de l'espace disponible sous le bureau. Une multiprise montée peut utiliser un montage par pince ou par vis, selon la surface du bureau et les options de fixation. L'accès est important car des appareils peuvent devoir être débranchés sans déranger les autres cordons regroupés. Le choix dépend du nombre de cordons, de la position de la multiprise et de l'espace de montage disponible.

Le regroupement des câbles sous le bureau est plus facile à évaluer lorsque les principales conditions d'ajustement sont examinées avant de sélectionner les composants.

• Si la capacité du plateau est limitée, des adaptateurs plus grands peuvent réduire l'espace pour les câbles supplémentaires.
• Si la taille de l'adaptateur dépasse la zone disponible du plateau, le regroupement des câbles peut devenir plus difficile.
• Si une multiprise montée est positionnée loin des appareils connectés, le trajet vers la prise peut nécessiter un routage supplémentaire.
• Si le montage par pince n'est pas adapté au dessous du bureau, les options de montage peuvent être plus limitées.
• Si un montage par vis est utilisé, la surface inférieure doit supporter la méthode de fixation choisie.
• Si l'accès aux prises est restreint, débrancher ou réorganiser les appareils peut nécessiter un effort supplémentaire.

Ce graphique présente les considérations clés et les avertissements potentiels lors de l'utilisation d'un plateau sous le bureau ou d'une multiprise montée pour réduire le mouvement des cordons du bureau.

Gaines, clips et attaches de câbles pour un routage groupé

Une gaine de câbles, des clips de câbles et des attaches aident à organiser le routage groupé après que le trajet de mouvement principal et le trajet électrique sont établis. Une gaine de câbles regroupe plusieurs câbles en un seul faisceau, tandis que les clips de câbles guident le faisceau le long de points de routage sélectionnés. Les attaches aident à maintenir les câbles associés ensemble sans modifier le plan de routage général.

Ces composants soutiennent le regroupement des câbles et l'accès aux câbles, mais ils ne remplacent pas la planification du mou ni les décisions de routage électrique. Une gaine de câbles peut améliorer le contrôle du faisceau lorsque plusieurs câbles suivent le même trajet. Les clips de câbles dépendent de la force adhésive ou de la surface de montage sélectionnée, tandis que les attaches doivent permettre un ajustement amovible lorsque des câbles peuvent devoir être ajoutés, retirés ou repositionnés plus tard. Le choix dépend du nombre de câbles, des besoins d'accès et de la flexibilité de routage.

Le routage groupé est plus facile à maintenir lorsque chaque composant est adapté à sa fonction prévue.

• Si une gaine de câbles contient plusieurs câbles, le regroupement des câbles peut s'améliorer tandis que l'accès aux câbles devient moins direct.
• Si les clips de câbles dépendent de la force adhésive, les performances de montage peuvent varier selon la surface inférieure.
• Si les attaches sont serrées excessivement, le risque de serrage excessif peut réduire la flexibilité de routage et les options d'ajustement.
• Si les câbles sont changés fréquemment, un ajustement amovible peut être plus important qu'une compression maximale du faisceau.
• Si le routage groupé comprend différents types de câbles, les exigences d'accès aux câbles peuvent influencer le choix de la gaine, des clips ou des attaches.

Routage électrique du bureau mobile au mur

Le routage électrique d'un bureau mobile vers la prise dépend du maintien d'un chemin de câble capable de suivre le déplacement du bureau sans créer de tension. Un bureau mobile modifie la distance et l'angle entre le plan de travail et la prise, le mou du cordon et le trajet vertical doivent être planifiés ensemble. L'objectif est de maintenir un routage électrique contrôlé tout en permettant un réglage normal de la hauteur.

L'emplacement de la multiprise peut affecter le nombre de câbles devant se déplacer vers la prise. Si une multiprise est montée plus près des appareils connectés, moins de câbles d'appareils peuvent avoir à traverser le trajet mobile. La distance de la prise peut influencer la quantité de mou nécessaire pour l'atteindre. Le placement du parasurtenseur doit rester accessible lorsque des ajustements sont nécessaires, et le trajet du cordon peut bénéficier d'une séparation des parties mobiles du cadre lorsque le mouvement du bureau peut affecter le déplacement des câbles.

Les décisions de routage électrique sont plus faciles à évaluer lorsque les conditions liées au mouvement sont examinées avant la mise en place finale des câbles.

• Si la prise est plus éloignée de l'emplacement du bureau, un mou supplémentaire peut être nécessaire pour maintenir la portée vers la prise.
• Si une multiprise est montée sous le bureau, moins de câbles d'appareils peuvent devoir se déplacer vers la prise.
• Si le mou du cordon est limité à la hauteur maximale du bureau, le trajet du câble d'alimentation peut nécessiter un ajustement.
• Si l'emplacement du parasurtenseur limite l'accès, les changements de câbles peuvent devenir moins pratiques.
• Si le trajet du cordon passe près de parties mobiles du cadre, une séparation supplémentaire peut aider à réduire les interférences de routage.
• Si le trajet vers la prise change en raison de l'emplacement du bureau, les décisions de routage électrique peuvent devoir changer.

Cette section soutient les décisions de routage sécurisées pour le mouvement et la planification de la gestion des câbles sans remplacer les conseils électriques. Pour des conseils plus larges spécifiquement axés sur power cable safety for movement, utilisez des ressources dédiées à la sécurité électrique le cas échéant.

Ce graphique montre les principaux facteurs et vérifications pour planifier le routage du câble d'alimentation d'un bureau réglable en hauteur vers la prise murale, garantissant un mouvement contrôlé sans tension.

Sortie à câble unique versus plusieurs câbles mobiles

Le choix entre une sortie à câble unique et plusieurs câbles mobiles dépend des conditions de routage des câbles, de l'emplacement de la multiprise et de la portée de la prise. Une sortie à câble unique peut réduire le nombre de cordons se déplaçant entre le bureau et le mur lorsqu'une multiprise est montée sur le bureau. Plusieurs câbles mobiles peuvent convenir lorsque les connexions des appareils, l'emplacement des adaptateurs ou les contraintes de routage rendent un trajet à câble unique moins pratique.

L'emplacement des adaptateurs et l'accès pour la maintenance peuvent influencer la décision de routage. Si les adaptateurs et les connexions électriques sont regroupés près d'une multiprise montée, une sortie à câble unique peut simplifier le trajet électrique vers la prise murale. Si les appareils nécessitent des trajets séparés ou des changements fréquents, plusieurs câbles mobiles peuvent offrir un accès plus facile. Le risque de traction peut varier selon la longueur du cordon, la position de la prise et la façon dont les câbles se déplacent lors du réglage en hauteur.

La comparaison ci-dessous met en évidence comment chaque approche de routage peut affecter les décisions de compatibilité.

Sortie à câble unique	Plusieurs câbles mobiles
Peut réduire le nombre de cordons se déplaçant vers la prise murale.	Permet des trajets de câbles séparés pour différents appareils.
Nécessite souvent le montage d'une multiprise près du bureau.	Peut nécessiter une attention supplémentaire au risque de traction et d'emmêlement.
Peut simplifier la planification de la portée vers la prise lorsque les câbles sont regroupés.	Peut offrir un accès de maintenance plus facile pour les connexions individuelles.
Dépend de l'emplacement des adaptateurs et de l'espace de montage disponible.	Dépend des conditions de routage des câbles et des besoins de gestion des cordons.

Portée de la prise en positions assise et debout

La portée de la prise doit être vérifiée en position assise et en position debout avant le routage électrique final. Un cordon qui atteint la prise murale à la hauteur la plus basse peut créer une tension du cordon à la hauteur la plus haute. Le trajet doit être testé sur toute la plage de changement de hauteur avant que les câbles soient fixés.

La position de la prise murale, la longueur du cordon et le trajet de câble sélectionné affectent tous la portée électrique. Si le cordon touche le sol, le contact avec le sol peut augmenter le risque de trébuchement selon l'endroit où le trajet traverse l'espace de travail. Si le cordon est tendu trop fortement entre le bureau et la prise, la tension du cordon peut affecter les décisions de routage. Le trajet approprié dépend de la hauteur du bureau, de la distance de la prise et du mou disponible.

La portée de la prise est plus facile à vérifier lorsque la hauteur la plus basse et la hauteur la plus haute sont contrôlées avant la mise en place finale des câbles.

• Si le cordon n'atteint qu'en position assise, un mou supplémentaire ou un trajet différent peut être nécessaire.
• Si la position debout supprime le mou restant, la tension du cordon peut augmenter près de la prise ou de la connexion au bureau.
• Si la prise murale est éloignée du trajet du bureau, la portée de la prise peut dépendre davantage de la longueur du cordon et de la direction de routage.
• Si le cordon repose à travers une zone de passage, le contact avec le sol peut augmenter le risque de trébuchement.
• Si le trajet des câbles change pendant le réglage en hauteur, le trajet final doit être examiné avant de fixer le cordon.

Vérifications de compatibilité avant de choisir un système de câbles pour bureau réglable

Les vérifications de compatibilité dépendent des conditions du bureau, des exigences des câbles et du comportement en mouvement plutôt que d'un seul composant de gestion des câbles. Un système peut convenir lorsque la surface de montage, le dégagement du cadre, la charge des câbles, le chemin électrique, la plage de mouvement et les besoins d'accès correspondent à la configuration du bureau. Vérifier ces conditions avant l'installation peut aider à identifier les limites de routage ou d'ajustement tôt.

Chaque critère doit être évalué en fonction de la façon dont le bureau se déplace et dont les câbles sont acheminés. Une surface de montage peut limiter les options de fixation si le matériel ne peut pas être fixé correctement. Le dégagement du cadre peut affecter si les câbles ou accessoires ont suffisamment d'espace pendant les changements de hauteur. La charge des câbles, le nombre d'appareils, le chemin électrique et la plage de mouvement peuvent influencer le soutien ou la flexibilité de routage nécessaire. Les besoins d'accès peuvent affecter les ajustements futurs lorsque les appareils ou les câbles changent.

Ces vérifications de compatibilité aident à transformer les conditions d'ajustement en critères de sélection pratiques. Pour des informations plus larges sur adaptation du bureau et facteurs de fixation, comparez les conditions ci-dessous avant de prendre une décision de routage ou d'installation.

Critère	Condition à vérifier	Risque de compatibilité	Signal de décision
Surface de montage	Zone de fixation matérielle disponible	Options de montage limitées	Confirmer d'abord la méthode de fixation
Dégagement du cadre	Espace autour des pièces mobiles	Interférence de routage	Vérifier le dégagement du trajet de mouvement
Charge des câbles	Nombre de câbles et adaptateurs connectés	Chemin de routage surchargé	Adapter la capacité au volume de câbles
Chemin électrique	Trajet entre le bureau et la prise murale	Tension du cordon pendant le mouvement	Vérifier le mou sur toute la course
Plage de mouvement	Positions basse et haute du bureau	Déplacement de câble restreint	Tester le mouvement sur toute la hauteur
Besoins d'accès	Fréquence des changements de câbles	Accès de maintenance difficile	Prioriser les points de routage accessibles

Les bureaux réglables électriques peuvent nécessiter une attention supplémentaire lorsque les boîtiers de commande, les connexions électriques ou les cadres mobiles partagent la même zone de routage. Si ces composants occupent une partie de l'espace disponible, le dégagement du cadre et les décisions de cheminement des câbles peuvent nécessiter un réexamen plus approfondi avant l'installation.

Espace de montage sous le bureau

L'espace de montage sous le bureau détermine si les plateaux, clips, supports ou canaux peuvent se fixer solidement sans interférer avec le cadre du bureau. Le dessous du bureau doit avoir suffisamment de surface utilisable pour le matériel sélectionné, l'adhésif, les vis ou les pinces. L'ajustement dépend de l'épaisseur du bureau, des rails du cadre, des commandes d'accès et de la zone de montage disponible.

Les rails du cadre peuvent réduire l'espace utile lorsqu'ils traversent la même zone nécessaire aux pièces de câbles. Les vis peuvent ne pas convenir à toutes les épaisseurs ou matériaux du bureau, tandis que les pinces ont besoin d'un bord ou d'une forme de surface qu'elles peuvent saisir. Les limites de l'adhésif peuvent être importantes lorsque la surface inférieure est texturée, poussiéreuse, inégale ou exposée à la charge des câbles. Les commandes d'accès doivent rester accessibles si le bureau a des boutons, des boîtiers de commande ou d'autres composants sous le bureau.

L'ajustement du dessous est plus facile à évaluer lorsque chaque condition de montage est vérifiée avant de choisir le système de câbles.

• Si le dessous du bureau a peu de surface plane, les plateaux ou canaux peuvent avoir moins d'options de montage sécurisées.
• Si les rails du cadre traversent l'espace de montage, les pièces de câbles peuvent interférer avec le mouvement en hauteur ou le dégagement du matériel.
• Si l'épaisseur du bureau est limitée, les vis peuvent nécessiter un examen plus approfondi avant toute décision de fixation.
• Si les pinces ne peuvent pas saisir le bord ou la forme du dessous, les pièces montées par pince peuvent ne pas convenir.
• Si les limites de l'adhésif sont probables en raison de la texture de la surface ou de la charge des câbles, les clips adhésifs peuvent nécessiter une autre méthode de support.
• Si les commandes d'accès se trouvent près de la zone de montage, le cheminement des câbles doit éviter de bloquer le fonctionnement normal du bureau.

Charge des câbles des moniteurs, adaptateurs et périphériques

La charge des câbles dépend du nombre de moniteurs, adaptateurs et périphériques connectés via le même trajet de routage. Plus d'appareils peuvent augmenter le poids des câbles, agrandir le faisceau de cordons et solliciter davantage la capacité du plateau. La compatibilité peut changer lorsque la charge des appareils approche les limites de l'espace de routage disponible et du trajet de mouvement.

Les moniteurs, les câbles d'affichage, les chargeurs d'ordinateur portable, les hubs USB, les blocs d'alimentation et les câbles périphériques contribuent tous à la charge des câbles. Un faisceau de cordons plus large peut nécessiter plus d'espace de regroupement et plus de flexibilité lors du mouvement du bureau. La capacité du plateau doit être évaluée à la fois en fonction du nombre de câbles et du poids des câbles, car la charge peut affecter la stabilité du routage et le déplacement des câbles. Si les blocs d'alimentation et les adaptateurs sont regroupés, leur poids combiné peut influencer l'adéquation du montage.

La charge des câbles est plus facile à évaluer lorsque chaque source est examinée avant de sélectionner le matériel de routage.

• Si plusieurs moniteurs ajoutent des câbles d'affichage supplémentaires, la capacité du plateau peut nécessiter un examen plus approfondi.
• Si les adaptateurs et les blocs d'alimentation sont concentrés dans une zone, le poids des câbles peut affecter les décisions de montage.
• Si les périphériques se connectent via un hub USB, la taille du faisceau de cordons peut augmenter et nécessiter plus d'espace de regroupement.
• Si la charge des appareils change fréquemment, la flexibilité du routage peut être plus importante qu'un regroupement de câbles plus serré.
• Si les câbles périphériques partagent un trajet de mouvement, la charge supplémentaire de câbles peut influencer la façon dont le faisceau se déplace lors du réglage du bureau.

Dégagement du cadre du bureau et pièces mobiles

Le dégagement du cadre du bureau dépend de la façon dont les rails du cadre, les moteurs, les colonnes et les pièces mobiles affectent l'espace disponible pour le matériel de câbles. Un système de gestion des câbles peut convenir uniquement lorsque le trajet des câbles reste séparé des pièces mobiles pendant tout le déplacement du bureau. La compatibilité doit être vérifiée par rapport au cadre mobile plutôt qu'au seul plan de travail.

Les rails du cadre, le boîtier du moteur et la position du boîtier de commande peuvent réduire l'espace utile du cadre sous le bureau. Un trajet de câbles qui passe trop près des colonnes ou des pièces mobiles peut rencontrer des points de pincement ou des zones de collision lors du réglage en hauteur. Le dégagement mécanique peut varier selon la conception du bureau, le routage des câbles et l'emplacement du matériel doivent être évalués ensemble.

Le dégagement du cadre du bureau est plus facile à évaluer lorsque les risques potentiels de mouvement sont examinés avant l'installation.

• Si les rails du cadre occupent la zone de montage prévue, le matériel de câbles peut avoir moins d'options d'emplacement.
• Si le trajet des câbles traverse des points de pincement, le mouvement des câbles peut devenir restreint pendant le déplacement du bureau.
• Si les moteurs ou le boîtier du moteur se trouvent près de la zone de routage, une séparation supplémentaire peut aider à réduire le risque d'interférence.
• Si un boîtier de commande occupe une partie de l'espace du cadre, l'emplacement du matériel peut nécessiter un trajet de câbles différent.
• Si les colonnes se déplacent près du trajet des câbles, les zones de collision doivent être vérifiées avant de fixer les câbles.
• Si la séparation du trajet des câbles est limitée, les décisions de routage peuvent nécessiter un examen plus approfondi sur toute la plage de mouvement.

Comment adapter le système à la configuration du bureau réglable

L'adaptation du système à la configuration du bureau réglable dépend de la plage de mouvement, de la charge des câbles, du chemin électrique et des limites de montage. Une approche de gestion des câbles adaptée doit correspondre aux conditions qui créent le plus d'exigences de routage. L'adéquation du système peut changer lorsque le mouvement du bureau, le nombre d'appareils ou l'espace de montage disponible change.

Les configurations à mouvement intense peuvent bénéficier d'une colonne de câbles car le trajet des câbles se déplace entre le bureau et une zone de prise fixe. Une charge de câbles plus élevée peut accroître le besoin d'un plateau ou d'une solution de routage groupé. Un support de multiprise peut être utile lorsque les connexions électriques se déplacent avec le bureau. Les gaines, clips et attaches peuvent convenir lorsque l'objectif principal est le regroupement des câbles plutôt que le contrôle du mouvement.

Condition de configuration	Système adapté	Compromis	Vérifier avant de choisir
Changements de hauteur fréquents et long déplacement des câbles	Colonne de câbles	Peut nécessiter un espace de routage dédié	Vérifier la plage de mouvement et le dégagement du trajet de câbles
Plusieurs moniteurs, adaptateurs et périphériques	Plateau	La capacité disponible peut limiter l'espace de regroupement	Examiner la charge des câbles et l'espace de montage sous le bureau
Distribution électrique montée sur le bureau	Support de multiprise	L'emplacement affecte le routage vers la prise	Vérifier le chemin électrique et les besoins d'accès
Routage d'accessoires légers et câbles regroupés	Gaine, clips et attaches	Peut offrir moins de contrôle du mouvement	Confirmer la flexibilité de routage et les besoins d'accès aux câbles
Besoins mixtes de mouvement et de gestion des câbles	Kits combinés	Plus de composants peuvent nécessiter une planification supplémentaire	Associer chaque pièce à la condition de configuration

Les signaux de décision doivent provenir de la condition dominante de la configuration plutôt que d'une caractéristique unique d'un composant. Si plusieurs exigences de routage existent, une approche combinée peut offrir une meilleure adéquation du système. Pour un cadre plus large pour choisir un système pour bureau réglable, comparez les besoins de mouvement, la charge des câbles, le chemin électrique et les limites de montage avant de sélectionner une approche de gestion des câbles.

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

Quand une colonne de câbles est le meilleur choix

Une colonne de câbles est le meilleur choix lorsque le mouvement vertical des câbles est le principal problème de routage. Elle peut convenir à un bureau réglable avec une grande course verticale, plusieurs câbles allant du sol au bureau, ou un routage vertical visible nécessitant un confinement. Elle doit être traitée comme un choix d'ajustement, pas comme une mise à niveau universelle.

Une colonne de câbles peut guider les câbles à travers un trajet vertical plus défini que des gaines, clips ou attaches plus simples. La capacité compte car les câbles sol-bureau ont besoin de suffisamment d'espace pour se déplacer sans surcharger le système de colonne. L'emplacement du bureau compte car un bureau éloigné du mur peut laisser le trajet vertical plus exposé. Le compromis est qu'un confinement plus fort peut nécessiter plus d'espace de routage et plus d'attention aux points de fixation.

Le mouvement vertical des câbles est plus facile à évaluer lorsque les principales conditions de configuration sont vérifiées avant de choisir une colonne de câbles.

• Si la course verticale est longue, une colonne de câbles peut offrir un guidage vertical plus contrôlé.
• Si plusieurs câbles sol-bureau partagent un même trajet, la capacité doit être vérifiée avant la sélection.
• Si le trajet vertical est très visible, le confinement peut soutenir un chemin de câble plus contrôlé.
• Si l'emplacement du bureau est éloigné du mur, un mouvement de câble exposé peut rendre un système de colonne plus utile.
• Si les câbles nécessitent seulement un léger regroupement, des organiseurs plus simples peuvent suffire sans ajouter de colonne de câbles.

Quand un plateau, une gaine ou un système à clips suffit

Un plateau, une gaine ou un système à clips peut suffire lorsque le déplacement des câbles est court et que les exigences de mouvement restent maîtrisées. Cette configuration plus légère peut fonctionner lorsqu'une multiprise montée réduit le nombre de câbles se déplaçant vers la prise. L'adéquation dépend du mouvement des câbles, d'une faible charge de câbles, de la portée de la prise et de l'espace de montage disponible.

Un plateau peut soutenir le regroupement des câbles sous le bureau, tandis qu'une gaine et des clips peuvent aider à gérer des trajets de câbles plus courts. Ces organiseurs simples peuvent convenir lorsque la portée existante de la prise soutient déjà le mouvement du bureau et que le déplacement des câbles ne nécessite pas de guidage vertical dédié. Le compromis est qu'une configuration plus légère peut offrir moins de confinement lorsque le mouvement des câbles devient plus complexe.

La liste ci-dessous aide à identifier quand une configuration plus légère peut être un choix raisonnable.

• Si le déplacement des câbles est court, un plateau ou une gaine peut offrir un soutien de routage suffisant avec moins de matériel.
• Si une multiprise montée maintient la plupart des connexions près du bureau, moins de câbles peuvent devoir se déplacer vers la prise.
• Si la charge des câbles reste faible, les clips et les gaines peuvent être plus faciles à gérer que des systèmes de routage plus grands.
• Si la portée de la prise accomplit déjà le mouvement du bureau, des composants de routage supplémentaires peuvent être moins importants.
• Si l'espace sous le bureau est disponible, un plateau peut améliorer le regroupement des câbles sans ajouter de colonne de câbles dédiée.
• Si le mouvement des câbles augmente avec le temps, la limitation d'un système à clips doit être examinée avant d'ajouter plus d'appareils.

Pour les configurations qui répondent à ces conditions, il peut être utile de savoir comment acheminer les câbles sous un bureau réglable avant de finaliser le trajet des câbles.

Problèmes de câbles pour bureau réglable indiquant une mauvaise compatibilité

Lorsque des cordons tirés, des boucles affaissées ou des câbles pincés apparaissent pendant le mouvement du bureau, une mauvaise compatibilité peut être le problème sous-jacent. Ces problèmes de câbles indiquent souvent que le système choisi ne correspond pas à la plage de mouvement du bureau, à la charge des câbles ou au trajet de routage. Les symptômes sont généralement plus utiles que l'ajout de nouveaux accessoires, car ils peuvent révéler où l'ajustement ne correspond plus à la configuration.

Une mauvaise compatibilité peut se développer lorsque le déplacement des câbles dépasse le mou disponible ou lorsque l'espace de routage devient limité. Un plateau surchargé peut indiquer que le volume de câbles a dépassé la capacité disponible. Une tension sur la prise peut apparaître lorsque le chemin électrique devient trop serré lors du réglage en hauteur. Des câbles qui accrochent des parties du cadre peuvent suggérer que le trajet de routage ne maintient pas un dégagement suffisant pendant le mouvement du bureau.

Le tableau de diagnostic ci-dessous relie les symptômes courants aux écarts de compatibilité probables qu'il vaut la peine de vérifier avant de changer le système de câbles.

Symptôme	Problème de compatibilité probable	Vérification	Ce que cela signifie
Condons tirés	Mou ou déplacement de câble limité	Examiner le mouvement des cordons à différentes hauteurs du bureau	Le trajet de routage peut ne pas correspondre au déplacement du bureau.
Boucles affaissées	Longueur de câble excessive ou routage non soutenu	Vérifier les points de support des câbles	Le trajet des câbles peut manquer de contrôle suffisant.
Câbles pincés	Dégagement insuffisant près des pièces mobiles	Inspecter les zones de mouvement du cadre	Le trajet de routage peut traverser un espace restreint.
Clips desserrés	Les conditions de montage ne correspondent plus à la charge des câbles	Vérifier le poids des câbles et les surfaces de fixation	L'organiseur peut ne pas répondre aux demandes de routage actuelles.
Plateau surchargé	La capacité ne correspond plus au volume de câbles	Examiner l'espace du plateau et le nombre de câbles	La charge des câbles peut dépasser la zone de regroupement prévue.
Tension sur la prise	Le chemin électrique est trop court ou trop serré	Vérifier la portée de la prise sur toute la plage de mouvement du bureau	Le trajet vers la prise peut nécessiter une réévaluation.
Câbles accrochant des parties du cadre	Le trajet de routage entre en conflit avec les pièces mobiles	Examiner le dégagement sur toute la course du bureau	Le trajet des câbles peut ne pas convenir à la structure du bureau.

Si plusieurs symptômes apparaissent ensemble, réévaluer l'adéquation du système est souvent plus utile que d'ajouter des accessoires au trajet existant. Pour un processus de diagnostic plus ciblé, examinez comment fix standing desk cable problems et identifiez quel écart de compatibilité crée le symptôme.
