Comment faire passer les câbles sous un bureau

Le passage des câbles sous un bureau commence par la création d'un chemin de câbles soutenu qui maintient les câbles accessibles et permet une longueur de câble adaptée à l'aménagement du bureau. Un système de gestion des câbles pour bureau fonctionne plus efficacement lorsque chaque trajet de câble suit un parcours planifié plutôt que de traverser de manière aléatoire. Le principe fondamental du passage est de soutenir les câbles le long d'un chemin défini sous le bureau.

Le passage des câbles sous un bureau consiste à guider les câbles d'alimentation, de données et de périphériques à travers un chemin structuré sous un bureau à l'aide de composants de support tels qu'un plateau de câbles, des clips de câbles ou une gaine de câbles. Dans un système de gestion des câbles pour bureau, l'objectif est d'équilibrer le soutien des câbles, l'accès et les ajustements futurs, plutôt que de simplement déplacer les câbles hors de vue. Les chemins de câbles doivent rester accessibles lorsque l'équipement change ou qu'un entretien est nécessaire. Pour une vue d'ensemble du contexte du système, consultez la page principale du système de gestion des câbles.

Des câbles emmêlés, des câbles pendants et des câbles lâches apparaissent souvent lorsqu'un chemin de câbles n'est pas planifié avant que les câbles ne soient fixés. Un trajet qui sépare les groupes de câbles, préserve la longueur de câble et soutient le cheminement des câbles sous le bureau peut réduire le travail de correction ultérieur. Le placement des câbles d'alimentation peut nécessiter un chemin de passage différent de celui des câbles de données ou de périphériques lorsque les besoins d'accès ou d'entretien diffèrent. Comprendre ces variables de passage prépare le terrain pour les bases du passage qui suivent.

Si l'installation comprend des câbles de moniteur, un câble d'alimentation du sol au bureau ou un bureau fixe avec un espace limité sous le plateau, le chemin de passage peut nécessiter un ajustement. Le placement du plateau de câbles, des clips de câbles et de la gaine de câbles peut varier en fonction de la charge des câbles, de l'emplacement des appareils et des points d'accès à l'alimentation. L'objectif du passage reste le même : maintenir les câbles soutenus, accessibles et pas trop tendus tout en suivant un chemin de câbles clair.

Bases du passage des câbles sous un bureau

Le passage des câbles sous un bureau consiste à guider un cheminement de câbles depuis les points d'équipement le long d'un trajet défini sous le bureau tout en maintenant le soutien, l'accès et la longueur de câble. L'objectif est de créer un parcours qui reste organisé, accessible et adaptable à mesure que l'équipement ou les besoins en câbles évoluent. Le chemin de câbles, le soutien, l'accès et la longueur de câble sont les variables de base qui déterminent le fonctionnement du passage des câbles sous un bureau.

Les bases du passage des câbles sous un bureau sont plus faciles à comprendre lorsque le chemin de câbles est considéré comme un trajet qui déplace les câbles des points d'équipement vers le dessous du bureau. Le schéma ci-dessous clarifie la manière dont le cheminement des câbles traverse les points de soutien tout en préservant l'accès et une zone de longueur de câble contrôlée.

Le passage des câbles sous un bureau fonctionne parce que chaque cheminement de câble se voit attribuer une position, est soutenu le long de son trajet et dispose d'une longueur de câble suffisante pour les mouvements ou les ajustements futurs. Un plateau de câbles et des clips de câbles peuvent aider à maintenir le soutien des câbles, mais ils ne remplacent pas la logique de passage elle-même. Lorsque le soutien et l'accès sont planifiés ensemble, les câbles peuvent être plus faciles à atteindre et moins susceptibles de développer des enchevêtrements ou de créer des problèmes de sécurité évitables. Le placement réel dépend de l'emplacement des appareils, de l'espace sous le bureau et des exigences d'accès.

Le passage des câbles sous un bureau est souvent confondu avec le fait de cacher les câbles visibles, mais les objectifs sont différents. Le passage des câbles se concentre sur le chemin de câbles, le soutien, l'accès et la longueur de câble, tandis que le fait de cacher les câbles visibles se concentre sur l'apparence. Comprendre cette distinction prépare l'étape suivante de la planification du trajet.

Planifier le trajet des câbles avant de fixer les cordons

La planification du trajet des câbles doit avoir lieu avant de fixer les cordons, car les modifications de trajet sont plus faciles à apporter avant que les câbles ne soient attachés, clipsés, gainés ou placés dans un plateau. Un trajet de câbles doit tenir compte de l'origine des câbles, de leur destination et de la manière dont ils resteront accessibles par la suite. Le cadre décisionnel principal est l'origine des câbles, la destination, le chemin de courbure, la boucle de service et les besoins d'accès.

Si la position de l'appareil, l'emplacement de la prise ou la forme du bureau changent, le trajet des câbles peut nécessiter un choix de trajet différent. Un plan de cheminement qui convient à un agencement de bureau peut ne pas offrir le même accès ou la même longueur de câble dans une autre configuration. La position de la multiprise et la charge des câbles peuvent influencer le placement le long de l'espace sous le bureau et affecter les points de maintenance accessibles. Ces conditions fournissent la base de la liste de contrôle ci-dessous.

Planifiez le trajet des câbles avant de fixer les cordons en vérifiant les conditions du trajet avant toute action de fixation. La liste de contrôle sépare les critères liés au placement des conditions qui influencent la longueur de câble et l'accès futur.

• L'origine et la destination des câbles déterminent le trajet global des câbles et influencent les décisions de placement.
• Le chemin de courbure affecte la façon dont la disposition des câbles se déplace autour des structures du bureau, des équipements et des obstacles.
• L'emplacement de la prise et la position de la multiprise influencent la direction du trajet et les choix de regroupement des câbles.
• La charge des câbles peut affecter la façon dont les câbles sont répartis le long du trajet et des zones de maintenance.
• Une boucle de service fournit une longueur de câble contrôlée qui peut aider à s'adapter aux futurs mouvements d'équipement.
• Des points de maintenance accessibles aident à préserver l'accès sans nécessiter de modifications majeures du trajet.

Pour des critères supplémentaires de planification de trajet, consultez comment planifier les trajets de câbles avant l’installation. Chaque condition vérifiée soutient une décision de cheminement plus éclairée avant de fixer les cordons.

Un bureau fixe, un bras de moniteur ou un trajet sol-bureau peuvent modifier les conditions de cheminement, car les mouvements de câbles et les besoins en longueur de câble peuvent différer. Dans ces situations, le choix du trajet doit tenir compte de l'évolution des positions des câbles et des besoins d'accès permanents. Appliquez la même liste de contrôle de planification en vous adaptant à la condition spécifique du bureau.

Ce schéma montre les critères de planification clés à vérifier avant de fixer les câbles : le placement, l'accès à la longueur de câble et les conditions de charge.

Cartographier les chemins de câbles des appareils vers le dessous du bureau

Cartographiez les chemins de câbles des appareils vers le dessous du bureau en traçant chaque appareil ou périphérique depuis sa source de câble jusqu'au point où le câble rejoint le trajet sous le bureau. Enregistrez le chemin de câble avant de choisir un point de fixation ou de fixer le câble. Tracez chaque câble de la source au point sous le bureau.

Si plusieurs appareils partagent un trajet, regroupez les câbles par fonction et besoin d'accès plutôt que de tracer chaque câble individuellement. Un câble de moniteur, un câble d'alimentation et un câble de données peuvent suivre des chemins sous le bureau différents lorsque les besoins d'accès diffèrent. Chaque groupe de câbles doit se connecter à un point de fixation qui soutient le trajet sous le bureau prévu et le besoin d'accès futur.

• Source du câble de moniteur → chemin sous le bureau près de la zone d'affichage → point de fixation près du trajet d'affichage → besoin d'accès pour l'ajustement de l'affichage.
• Source du câble d'alimentation → chemin sous le bureau près du trajet d'alimentation → point de fixation près de la zone d'alimentation → besoin d'accès pour les changements ou la maintenance de l'alimentation.
• Source du câble de données → chemin sous le bureau le long du trajet de données → point de fixation près du trajet de l'appareil → besoin d'accès pour la reconnexion ou les mises à niveau.
• Groupe de câbles partagé → chemin de câbles combiné vers un point de soutien sous le bureau → point de fixation près de la transition du trajet → besoin d'accès pour les modifications futures.

Ce schéma montre les étapes clés, la règle de regroupement et les critères de point de fixation pour cartographier les chemins de câbles des appareils vers le dessous du bureau.

Séparer les chemins de câbles d'alimentation, de données et de périphériques

Séparez les chemins de câbles d'alimentation, de données et de périphériques lorsque différents types de câbles ont des besoins de manipulation ou des exigences d'accès différents. Un chemin de câbles partagé peut convenir dans certaines configurations, mais la séparation peut aider lorsque le regroupement des câbles contribue à la chaleur, à la tension ou aux difficultés de maintenance. Les principales raisons sont la sécurité, l'accès et la maintenance.

Les faisceaux de câbles mélangés peuvent devenir plus difficiles à gérer lorsqu'un câble d'alimentation, un câble de données et un câble de périphérique nécessitent des conditions de cheminement différentes. Un câble d'alimentation peut suivre un chemin de câbles différent de celui d'un câble de données lorsque les besoins d'accès ou les mouvements de câble diffèrent. La séparation peut faciliter l'identification des câbles individuels lors de la maintenance et aider à préserver la longueur de câble là où c'est nécessaire. Utilisez la séparation comme une décision de cheminement basée sur le type de câble et la condition de manipulation, plutôt que comme une règle universelle.

Attention : Tenez compte du type de câble, du soutien et de la longueur de câble avant de regrouper plusieurs chemins de câbles en un seul faisceau.

• Câble d'alimentation → cheminé près d'un adaptateur ou d'un regroupement dense de câbles → peut bénéficier d'une séparation lorsque la chaleur ou la tension devient préoccupante.
• Câble de données → nécessite un accès régulier ou une reconnexion → la séparation peut simplifier la maintenance et le traçage des câbles.
• Câble de périphérique → sujet à des changements ou des mouvements d'appareil → la séparation peut aider à préserver l'accès et à réduire la tension sur le câble.
• Faisceau mélangé → soutien limité ou longueur de câble restreinte → la séparation peut aider à réduire la confusion liée à la maintenance lors des interventions.

Ce schéma explique les principales raisons, les considérations par type de câble et la précaution de regroupement pour séparer les chemins de câbles d'alimentation, de données et de périphériques.

Choisir le matériel de cheminement pour le parcours principal de câbles

Le matériel de cheminement doit correspondre à la fonction du parcours principal de câbles plutôt que de servir d'organiseur général de câbles. Différents types de matériel prennent en charge différents résultats de cheminement, niveaux d'accès et conditions de montage. Choisissez le matériel de cheminement pour le parcours principal de câbles en faisant correspondre le matériel à la charge des câbles, au niveau d'accès et à la direction du trajet.

Le matériel de cheminement comprend des catégories telles qu'un plateau de câbles, un canal en J, des clips, des attaches et une gaine. Un plateau de câbles et un canal en J sont couramment utilisés pour soutenir un parcours horizontal sous le bureau, tandis que les clips et les attaches se concentrent sur le positionnement ou le regroupement des câbles. Une gaine regroupe les câbles en un seul faisceau mais peut offrir un niveau d'accès différent de celui d'un matériel à support ouvert. Le tableau comparatif ci-dessous met en évidence les différences de chaque catégorique selon le rôle de cheminement, le niveau d'accès et la charge des câbles, et l'image compare le matériel par rôle de cheminement et placement sous le bureau.

Type de matériel	Rôle de cheminement	Niveau d'accès	Condition optimale	Attention
Plateau de câbles	Soutenir un parcours principal de câbles	Élevé	Charge de câbles modérée à élevée avec accès fréquent	Nécessite un espace de montage adapté
Canal en J	Guider un parcours horizontal	Modéré	Cheminement structuré sous le bureau avec câbles contenus	L'accès peut dépendre de la conception du canal
Clips	Positionner les câbles individuellement	Élevé	Charge de câbles légère et contrôle du trajet	Moins adapté aux parcours de câbles groupés
Attaches	Regrouper les câbles ensemble	Modéré	Regroupement de câbles et organisation du trajet	Peut réduire la démontabilité en cas d'usage excessif
Gaine	Regrouper plusieurs câbles	Modéré	Câbles groupés suivant le même trajet	L'accès aux câbles individuels peut être réduit

Les comparaisons sous forme de tableau aident à identifier quel attribut du matériel correspond à l'objectif de cheminement sans transformer la sélection du matériel en un exercice de comparaison de produits. Pour une comparaison plus large des catégories de matériel, consultez passage avec goulottes, chemins, gaines et clips.

Les détails d'installation viennent après que le type de matériel a été sélectionné, car les méthodes de montage varient selon la surface sous le bureau et l'ajustement du matériel. Cette section se concentre sur les attributs de sélection plutôt que sur les procédures d'installation. Pour des conseils d'installation, consultez installer les supports de passage des câbles.

Plateaux et canaux en J pour le cheminement horizontal

Un plateau ou un canal en J peut convenir au cheminement horizontal lorsque les câbles nécessitent un soutien le long du bord arrière ou du dessous d'un bureau. Un plateau peut convenir à un faisceau de câbles plus volumineux lorsque la capacité et l'accès ouvert aux câbles sont prioritaires, tandis qu'un canal en J peut convenir à un parcours horizontal contenu où la visibilité des câbles est une préoccupation secondaire. Les deux soutiennent les parcours de câbles mais diffèrent en termes d'ouverture, de capacité et d'accès aux câbles pour le cas d'usage du cheminement horizontal.

Les conceptions de plateau et de canal en J prennent en charge la même direction de cheminement mais utilisent des approches différentes pour la gestion des câbles. Un plateau offre généralement une plus grande ouverture et peut simplifier l'accès aux câbles lorsque des changements ou une maintenance sont prévus, tandis qu'un canal en J peut créer un chemin plus contenu le long de la surface de montage. Le compromis est qu'une ouverture accrue peut améliorer l'accès, tandis qu'un canal plus fermé peut réduire la visibilité mais peut augmenter la difficulté d'intervention.

Adaptation du plateau	Adaptation du canal en J
Capacité : Peut convenir à un faisceau de câbles plus volumineux lorsque la charge de câbles augmente.	Capacité : Peut convenir à un parcours horizontal modéré avec un chemin de câbles contenu.
Accès : Un accès ouvert aux câbles peut simplifier les changements de câbles et la maintenance.	Accès : L'accès aux câbles peut dépendre de la forme et du placement du canal.
Surface de montage : Couvre souvent une zone plus large du dessous du bureau.	Surface de montage : Suit souvent une section définie du dessous du bureau.
Visibilité des câbles : Une plus grande ouverture peut laisser les câbles plus visibles.	Visibilité des câbles : Une conception en canal peut réduire la visibilité des câbles le long du parcours.

Clips, attaches et gaines pour le regroupement des câbles

Les clips, les attaches et les gaines permettent de regrouper les câbles après avoir choisi le chemin principal. Ces accessoires aident à organiser un groupe de câbles, à gérer la détente de tension et à influencer l'accès aux câbles sans modifier le trajet principal. Leur fonction est de soutenir le regroupement et le contrôle des faisceaux plutôt que de fournir un soutien au trajet principal.

Le choix de l'accessoire dépend du maintien, de la démontabilité, de la taille du faisceau et des exigences d'accès. Les clips peuvent convenir aux groupes de câbles nécessitant un accès fréquent, tandis que les attaches peuvent convenir à des faisceaux de plus grande taille lorsqu'un regroupement contrôlé est nécessaire. Les gaines peuvent aider à maintenir un groupe de câbles ensemble pour la propreté visuelle, tandis que l'accès pour la maintenance peut dépendre de l'étroitesse du regroupement des câbles. Le compromis pratique implique d'équilibrer le maintien, la démontabilité et l'accès.

• Clips : Peuvent offrir un maintien local le long du dessous du bureau tout en permettant un accès et un repositionnement relativement faciles des câbles individuels.
• Attaches : Peuvent maintenir un faisceau de plus grande taille et contribuer à la détente de tension, mais la démontabilité peut diminuer lorsque les attaches sont serrées plus que nécessaire.
• Gaines : Peuvent regrouper plusieurs câbles en un seul faisceau pour la propreté visuelle, bien que l'accès aux câbles individuels puisse nécessiter un effort supplémentaire lors de la maintenance.

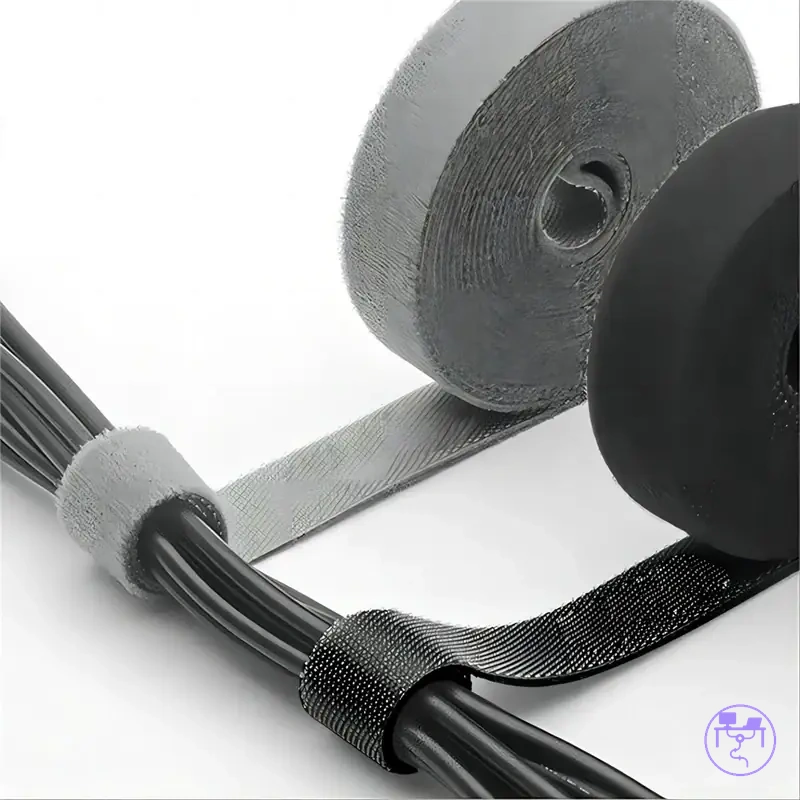

• Sangles ou attaches réutilisables : Peuvent convenir aux groupes de câbles nécessitant des ajustements répétés, car la démontabilité est une priorité plus élevée.

Acheminer les câbles sous le bureau

Acheminez les câbles sous le bureau en suivant le trajet de câbles planifié, en regroupant les câbles en un faisceau et en soutenant le parcours avec des clips ou un plateau là où c'est nécessaire. L'objectif est de maintenir le chemin de câbles organisé tout en préservant la longueur de câble, le rayon de courbure et l'accès futur. La séquence d'actions est la sélection du point d'ancrage, le cheminement des câbles, le placement des supports, la gestion de la longueur de câble et la vérification de l'accès.

Si le trajet planifié correspond déjà au matériel sélectionné, le faisceau de câbles peut passer d'un trajet planifié à un parcours soutenu sous le bureau sans modifier la disposition. Un parcours avec plateau peut convenir à un faisceau de câbles plus volumineux, tandis qu'un parcours soutenu par des clips peut convenir aux câbles nécessitant un accès plus direct. Les étapes ci-dessous montrent comment passer d'un trajet planifié à un cheminement de câbles sécurisé.

Acheminez les câbles sous le bureau à l'aide du visuel ci-dessous pour identifier le point d'ancrage, le chemin du faisceau de câbles, les emplacements de soutien, la longueur de câble et la vérification finale de l'accès.

1. Sélectionnez le premier point d'ancrage sous le bureau ; si le trajet de câbles commence près d'un groupe d'appareils, utilisez cet emplacement comme référence de départ afin que le faisceau de câbles suive un trajet défini.
2. Guidez le faisceau de câbles le long du trajet planifié ; lorsque des clips ou un plateau s'alignent sur le trajet, le cheminement de câbles peut rester soutenu et plus facile à organiser.
3. Maintenez un espacement des fixations adapté à la charge des câbles et à la forme du trajet ; lorsque les points de soutien sont répartis correctement, le faisceau de câbles peut rester plus stable sous le bureau.
4. Laissez une longueur de câble à proximité des appareils ou des points de mouvement ; lorsque la position de l'équipement change, le chemin de câbles peut s'adapter avec moins de tension.
5. Vérifiez le rayon de courbure aux virages et aux transitions ; lorsque les courbures restent progressives, les câbles peuvent être plus faciles à gérer et à atteindre par la suite.
6. Effectuez une vérification de l'accès sur l'ensemble du parcours ; lorsque les connecteurs, les ajustements et les points de maintenance restent accessibles, le cheminement de câbles peut être plus facile à modifier sans réacheminer des sections importantes.

Le cheminement se concentre sur le trajet des câbles et la séquence de soutien plutôt que sur les détails d'installation du matériel. Effectuez une vérification finale en confirmant que le faisceau de câbles dispose toujours d'un accès adapté, d'une longueur de câble et d'une flexibilité de courbure après le cheminement. Terminez par une vérification de l'accès, de la longueur de câble et de la tension.

Sécuriser les câbles sans bloquer l'accès

Sécurisez les câbles en les soutenant à chaque point de fixation tout en maintenant l'accès aux ports, aux fiches et aux adaptateurs pour les changements ou la maintenance futurs. La quantité de pression à un point de fixation et l'espacement entre les points de soutien peuvent varier en fonction de l'épaisseur du câble, du type de câble et des besoins d'accès. Le soutien des câbles peut réduire l'affaissement, mais le soutien ne doit pas bloquer l'accès.

Les décisions concernant les points de fixation dépendent de la pression, de l'espacement et des besoins d'accès de dégagement. Si les clips ou les attaches exercent plus de pression que nécessaire, les ports, les fiches ou les adaptateurs peuvent devenir plus difficiles à atteindre lors des changements d'équipement. Avant de serrer un point de fixation, vérifiez que l'accès de dégagement reste disponible et effectuez la vérification de l'accès de dégagement.

• Confirmez que les ports restent accessibles sans retirer plusieurs points de fixation.
• Vérifiez que les fiches peuvent se débrancher lorsque nécessaire sans exercer une pression excessive sur le câble.
• Vérifiez que les adaptateurs restent accessibles après la sécurisation des câbles.
• Assurez-vous que les clips ou les attaches permettent toujours l'accès de dégagement pour la maintenance future.

Acheminer les câbles du sol au bureau

Un cheminement de câbles du sol au bureau doit aller de la position de la prise ou du trajet de câble au sol vers le dessous du bureau avec un soutien avant d'atteindre le point d'entrée. Le trajet doit éviter les câbles lâches dans les zones de passage et ne doit pas tirer fortement sur les fiches ou les adaptateurs. Les risques locaux sont le risque de trébuchement, la tension et l'absence de longueur de câble.

Si la position de la prise est sur le sol ou le mur sous le bureau, le soutien vertical doit guider le câble vers le haut avant que le câble n'atteigne le point d'entrée du bureau. Un bureau fixe peut nécessiter seulement un cheminement vertical stable, tandis qu'un bureau à hauteur réglable peut nécessiter une plus grande amplitude de mouvement avant que le câble n'atteigne le dessous. Le point d'entrée doit être placé là où le câble peut tourner vers le trajet sous le bureau sans créer de tension.

• Identifiez la position de la prise ; si le câble commence près d'un chemin de passage, acheminez le cheminement de câbles du sol au bureau loin de la circulation piétonne pour réduire le risque de trébuchement.
• Ajoutez un soutien vertical là où le câble monte ; lorsque le câble est soutenu vers le haut, l'emmêlement visible près du sol peut être réduit.
• Laissez une boucle de longueur de câble près du point de transition ; lorsque le bureau ou l'appareil bouge, le câble peut bouger avec moins de tension.
• Choisissez le point d'entrée sous le bureau ; si le câble entre près du trajet principal sous le bureau, le câble peut rejoindre le chemin avec moins de courbures non soutenues.
• Vérifiez l'amplitude de mouvement avant le positionnement final ; si la hauteur du bureau ou la position de l'appareil change, la boucle de longueur de câble doit permettre le mouvement sans se tendre.

Contrôler la longueur des câbles, la longueur de câble et les étiquettes

Contrôlez la longueur des câbles, la longueur de câble et les étiquettes après avoir sécurisé le parcours principal afin que les câbles restent organisés sans réduire l'accès pour la maintenance. L'excédent de câble, la longueur de câble de service et les étiquettes de câble doivent être ajustés en fonction de la fréquence à laquelle l'équipement peut changer ou bouger. Un contrôle efficace de la longueur de câble dépend des besoins d'accès et des changements futurs.

La longueur des câbles dépend de la distance du trajet, de la position de l'appareil et des exigences de maintenance. Lorsqu'il reste un excédent de câble après le cheminement, une méthode d'enroulement peut aider à organiser la longueur de cordon près d'un moniteur, d'une multiprise ou d'une zone de station d'accueil. La méthode d'enroulement doit éviter les courbures prononcées ou les boucles trop serrées, car les boucles serrées peuvent limiter la flexibilité du câble.

La pression des attaches doit maintenir les câbles ensemble sans les comprimer plus que nécessaire. La longueur de câble peut varier en fonction du mouvement de l'appareil, du type de câble et de la fréquence de maintenance. La longueur de câble de service prend en charge les ajustements futurs et relie la longueur de câble aux besoins de mouvement et de maintenance.

La position des étiquettes doit rester visible là où les câbles se connectent, se séparent ou entrent dans un trajet groupé. Les étiquettes peuvent aider à identifier l'usage du câble lors des changements futurs, tandis que l'accès pour la maintenance dépend toujours des connecteurs et des points de service accessibles. Contrôlez la longueur des câbles, la longueur de câble et les étiquettes à l'aide de la liste de contrôle ci-dessous pour vérifier la longueur de câble, les étiquettes et l'accès futur pour la maintenance.

• Enroulez l'excédent de câble en utilisant une méthode qui garde la longueur de câble organisée et accessible pour les changements futurs.
• Appliquez une pression des attaches qui soutient l'organisation des câbles tout en permettant le mouvement des câbles lorsque la maintenance est nécessaire.
• Laissez une longueur de câble de service là où les moniteurs, les stations d'accueil ou les appareils connectés peuvent changer de position.
• Placez des étiquettes près des points de connexion afin que l'identification des câbles reste plus facile lors de la maintenance.
• Vérifiez l'accès pour la maintenance après l'étiquetage et le regroupement pour confirmer que les connecteurs restent accessibles.

La longueur des câbles, la longueur de câble et la position des étiquettes sont plus utiles lorsqu'elles soutiennent les changements futurs plutôt que la seule propreté visuelle. Priorisez l'accès pour la maintenance, la longueur de câble de service et une identification claire avant d'effectuer d'autres ajustements.

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

Ce schéma montre comment gérer la longueur des câbles, la longueur de câble et les étiquettes pour maintenir l'organisation et l'accès futur pour la maintenance.

Acheminement sécurisé autour des multiprises et des adaptateurs

L'acheminement sécurisé autour des multiprises et des adaptateurs dépend du maintien de l'accessibilité de la multiprise, de l'adaptateur et du cordon d'alimentation, tout en évitant une pression inutile ou un blocage de la circulation d'air. Un chemin de câbles près des composants d'alimentation doit permettre l'accès aux fiches et ne doit pas forcer une courbure serrée du cordon. La chaleur, la tension, l'accès et le chemin sont les principales variables de sécurité.

Les blocs adaptateurs et les multiprises peuvent créer des problèmes de cheminement lorsque le chemin de câbles emprisonne la chaleur, tire sur le cordon d'alimentation ou bloque l'accès aux fiches. Placez l'adaptateur et la multiprise là où la direction des fiches et l'accès à la charge restent suffisamment visibles pour les vérifications ou les changements. Maintenez la ventilation disponible et évitez les conditions de courbure serrée du cordon qui pourraient ajouter de la tension.

L'acheminement sécurisé autour des multiprises et des adaptateurs doit être vérifié avant que le câble d'alimentation ne soit regroupé avec le reste du trajet. Utilisez la liste de contrôle de précaution ci-dessous pour vérifier la ventilation, la courbure, l'accès, la tension et la visibilité de la charge avant de passer à des conseils de sécurité supplémentaires.

• Vérifiez que la multiprise et l'adaptateur disposent d'une ventilation plutôt que d'être enfouis dans un faisceau de câbles serré.
• Confirmez que la direction de la fiche ne force pas le cordon d'alimentation à adopter une courbure prononcée.
• Maintenez l'accès à la charge suffisamment visible pour inspecter ou débrancher les fiches si nécessaire.
• Acheminez le trajet de câbles de sorte que le bloc adaptateur soit soutenu sans tension suspendue sur le cordon.
• Maintenez les décisions de cheminement de l'alimentation cohérentes avec les instructions du fabricant et les exigences de sécurité locales.

Cette section couvre uniquement la sécurité au niveau du cheminement, et non les conseils de code électrique, les directives de surcharge ou les garanties qu'une installation est sûre. Pour des conseils plus détaillés sur le cordon d'alimentation, consultez comment faire passer les câbles d’alimentation en sécurité.

Ce schéma montre les principales variables de sécurité et les vérifications pour l'acheminement des câbles autour des multiprises et des adaptateurs.

Corriger les chemins de câbles lâches, pendants ou emmêlés

Lorsque des câbles lâches, des câbles pendants, des câbles emmêlés ou des câbles sous tension apparaissent après le cheminement, la cause probable est souvent liée au placement du trajet, au soutien des câbles, au contrôle de la longueur de câble ou au regroupement des câbles. Un symptôme visible ne pointe pas vers une cause unique, le diagnostic doit avoir lieu avant toute correction. La plupart des problèmes de cheminement de câbles sont liés à des conditions de trajet, de soutien, de longueur de câble ou de regroupement.

Des câbles lâches peuvent résulter d'une section non soutenue du trajet, tandis que des câbles emmêlés peuvent indiquer que le regroupement des câbles ne correspond plus à l'utilisation actuelle. Une correction sécurisée dépend de la vérification préalable du symptôme, puis de l'adaptation de la correction à la cause probable. Le tableau de diagnostic ci-dessous aide à identifier les symptômes courants et les pistes de correction possibles.

Corrigez les chemins de câbles lâches, pendants ou emmêlés en comparant chaque symptôme à sa cause probable et en sélectionnant une correction sécurisée avant d'apporter des modifications au trajet. Pour des schémas de dépannage plus larges, consultez comment corriger un mauvais passage de câbles.

Symptôme	Cause probable	Correction sécurisée	Quand replanifier
Cheminement de câbles affaissé	Le soutien des câbles est peut-être trop espacé ou manquant.	Ajoutez ou ajustez un point de soutien le long du faisceau de câbles.	Replanifiez le trajet si l'affaissement persiste après la correction du soutien.
Trajets de clips lâches	Le trajet de clips ne correspond peut-être plus au trajet des câbles.	Repositionnez le soutien des câbles pour suivre le trajet actuel.	Replanifiez le trajet si le mouvement des câbles les éloigne régulièrement des points de soutien.
Faisceaux emmêlés	Le regroupement avec des gaines ou des attaches ne correspond peut-être plus aux connexions de câbles actuelles.	Séparez et regroupez les câbles en utilisant une structure de faisceau plus adaptée.	Replanifiez le trajet si l'encombrement des câbles réapparaît après le regroupement.
Cardons trop serrés	Les câbles sous tension peuvent résulter d'une tension excessive ou d'une courbure restreinte.	Réduisez la tension et rétablissez l'accès autour de la section affectée.	Replanifiez le trajet si le chemin de câbles ne peut pas soutenir le mouvement sans tension.

Une correction sécurisée dépend de l'adéquation du symptôme à une cause probable plutôt que d'appliquer la même solution partout. Utilisez les vérifications du soutien des câbles, du regroupement, de la tension et de l'accès comme critères de correction avant de décider de replanifier le trajet. Replanifiez le trajet lorsqu'une correction locale ne peut pas résoudre le problème sous-jacent de cheminement des câbles.

Ce schéma aide à identifier les symptômes courants et les causes probables des câbles lâches, pendants ou emmêlés.
