Kablolar Masa Altından Nasıl Geçirilir

Masa altı kablo yönlendirme, kabloları erişilebilir tutan ve masa düzeni için uygun kablo gevşekliği sağlayan destekli bir kablo yolu oluşturmakla başlar. Her kablo hattı rastgele kesişmek yerine planlı bir yol izlediğinde, bir masa kablo yönetim sistemi daha etkili çalışabilir. Temel yönlendirme ilkesi, kabloları masa altında tanımlı bir yol boyunca desteklemektir.

Masa altı kablo yönlendirme, güç, veri ve çevre birimi kablolarını kablo tepsisi, kablo klipsleri veya kablo kılıfı gibi destek bileşenleri kullanarak masa altında yapılandırılmış bir yol boyunca yönlendirme işlemidir. Bir masa kablo yönetim sistemi içinde amaç, kabloları gözden uzaklaştırmaktan ziyade kablo desteği, erişim ve gelecekteki ayarlamalar arasında denge kurmaktır. Ekipman değiştiğinde veya bakım gerektiğinde kablo yolları ulaşılabilir kalmalıdır. Sistem bağlamına dair daha geniş bir bakış için desk cable management system hub sayfasına bakın.

Dolaşık kablolar, sarkan kablolar ve gevşek kablolar genellikle kablolar sabitlenmeden önce bir kablo yolunun planlanmaması durumunda oluşur. Kablo gruplarını ayıran, kablo gevşekliğini koruyan ve kablo hattını masa altı boyunca destekleyen bir yol, daha sonraki düzeltme çalışmalarını azaltabilir. Güç kablosu yerleşimi, erişim veya bakım ihtiyaçları farklılık gösterdiğinde veri veya çevre birimi kablolarından farklı bir yönlendirme yolu gerektirebilir. Bu yönlendirme değişkenlerini anlamak, sonraki yönlendirme temelleri için zemin hazırlar.

Kurulum monitör kabloları, yerden masaya güç kablosu veya sınırlı alt alana sahip sabit bir masa içeriyorsa, yönlendirme yolunun ayarlanması gerekebilir. Kablo tepsisi yerleşimi, kablo klipsleri ve kablo kılıfı konumlandırması kablo yüküne, cihaz konumuna ve güç erişim noktalarına göre değişebilir. Yönlendirme hedefi aynı kalır: net bir kablo yolu izlerken kabloları destekli, erişilebilir ve aşırı sıkılmamış tutmak.

Masa Altı Kablo Yönlendirme Temelleri

Masa altı kablo yönlendirme, bir kablo hattını cihaz noktalarından masa altındaki tanımlı bir kablo yolu boyunca destek, erişim ve gevşeklik sağlayarak yönlendirme işlemidir. Amaç, ekipman veya kablo ihtiyaçları değiştikçe düzenli, ulaşılabilir ve uyarlanabilir kalan bir yol oluşturmaktır. Kablo yolu, destek, erişim ve gevşeklik, masa altı kablo yönlendirmenin nasıl çalıştığını belirleyen temel değişkenlerdir.

Masa Altı Kablo Yönlendirme Temelleri, kablo yolu kabloları cihaz noktalarından masa altına taşıyan bir rota olarak görüldüğünde daha kolay anlaşılır. Aşağıdaki şema, kablo hattının erişimi ve kontrollü bir gevşeklik alanını korurken destek noktalarından nasıl geçtiğini açıklar.

Masa altı kablo yönlendirme, her kablo hattına bir pozisyon atandığı, kablo yolu boyunca desteklendiği ve hareket veya gelecekteki ayarlamalar için yeterli gevşeklik sağlandığı için çalışır. Bir kablo tepsisi ve kablo klipsleri kablo desteğini korumaya yardımcı olabilir, ancak yönlendirme mantığının yerini almaz. Destek ve erişim birlikte planlandığında, kablolar ulaşılması daha kolay olabilir ve dolaşma veya önlenebilir güvenlik sorunları yaratma olasılığı daha düşüktür. Gerçek yerleşim, cihaz konumlarına, masa altı alanına ve erişim gereksinimlerine bağlıdır.

Masa altı kablo yönlendirme genellikle görünür kabloları gizlemekle karıştırılır, ancak hedefler farklıdır. Kablo yönlendirme, kablo yolu, destek, erişim ve gevşekliğe odaklanırken, görünür kabloları gizleme görünüme odaklanır. Bu ayrımı anlamak, rota planlamanın bir sonraki aşamasına hazırlık sağlar.

Kabloları Sabitlemeden Önce Kablo Rotasını Planlayın

Kablo rotası planlaması, kablolar bağlanmadan, klipslenmeden, kılıflanmadan veya tepsiye yerleştirilmeden önce yapılmalıdır çünkü rota değişiklikleri kablolar sabitlenmeden önce daha kolay yapılır. Bir kablo rotası, kabloların nerede başladığını, nerede bitmeleri gerektiğini ve sonrasında nasıl erişilebilir kalacaklarını hesaba katmalıdır. Ana karar çerçevesi kablo kaynağı, hedef, büküm yolu, servis döngüsü ve erişim ihtiyaçlarıdır.

Cihaz konumu, priz yeri veya masa şekli değişirse, kablo rotası farklı bir rota seçimi gerektirebilir. Bir masa düzenine uyan yönlendirme planı, başka bir kurulumda aynı erişimi veya gevşekliği sağlamayabilir. Priz kutusu konumu ve kablo yükü, masa altı alanı boyunca yerleşimi etkileyebilir ve ulaşılabilir bakım noktalarını etkileyebilir. Bu koşullar aşağıdaki kontrol listesinin temelini oluşturur.

Kabloları Sabitlemeden Önce Kablo Rotasını Planlayın, herhangi bir sabitleme işleminden önce rota koşullarını doğrulayarak yapılır. Kontrol listesi, yerleşimle ilgili kriterleri gevşeklik ve gelecekteki erişimi etkileyen koşullardan ayırır.

• Kablo kaynağı ve hedefi genel kablo rotasını belirler ve yerleşim kararlarını etkiler.
• Büküm yolu, kablo düzeninin masa yapıları, ekipman ve engeller etrafında nasıl hareket ettiğini etkiler.
• Priz yeri ve priz kutusu konumu, rota yönünü ve kablo gruplama seçimlerini etkiler.
• Kablo yükü, kabloların rota ve bakım alanları boyunca nasıl dağıtıldığını etkileyebilir.
• Bir servis döngüsü, gelecekteki ekipman hareketine uyum sağlamaya yardımcı olabilecek kontrollü gevşeklik sağlar.
• Ulaşılabilir bakım noktaları, büyük rota değişiklikleri gerektirmeden erişimi korumaya yardımcı olur.

Ek rota planlama kriterleri için, kurulumdan önce kablo rotalarının nasıl planlanacağını inceleyin. Her doğrulanmış koşul, kabloları sabitlemeden önce daha bilinçli bir yönlendirme kararını destekler.

Sabit bir masa, bir monitör kolu veya yerden masaya bir rota, kablo hareketi ve gevşeklik gereksinimleri farklılık gösterebileceğinden yönlendirme koşullarını değiştirebilir. Bu durumlarda, rota seçimi değişen kablo konumlarını ve sürekli erişim ihtiyaçlarını hesaba katmalıdır. Belirli masa koşuluna göre ayarlama yaparken aynı planlama kontrol listesini uygulayın.

Bu tablo, kabloları sabitlemeden önce doğrulanması gereken yerleşim, gevşeklik erişimi ve yük koşulları dahil temel planlama kriterlerini gösterir.

Cihazlardan Masa Altına Kablo Yollarını Haritalayın

Cihazlardan Masa Altına Kablo Yollarını Haritalayın, her cihazın veya çevre biriminin kablo kaynağından kablonun masa altı rotasına katıldığı noktaya kadar izini sürerek yapılır. Bir bağlantı noktası seçmeden veya kabloyu sabitlemeden önce kablo yolunu kaydedin. Her kabloyu kaynaktan masa altı noktasına kadar izleyin.

Birden fazla cihaz bir rotayı paylaşıyorsa, her kabloyu ayrı ayrı izlemek yerine kabloları işlev ve erişim ihtiyacına göre gruplandırın. Erişim gereksinimleri farklılık gösterdiğinde bir monitör kablosu, güç kablosu ve veri kablosu farklı masa altı yollarını izleyebilir. Her kablo grubu, amaçlanan masa altı rotasını ve gelecekteki erişim ihtiyacını destekleyen bir bağlantı noktasına bağlanmalıdır.

• Monitör kablosu kaynağı → ekran alanı yakınındaki masa altı yolu → ekran rotası yakınındaki bağlantı noktası → ekran ayarı için erişim ihtiyacı.
• Güç kablosu kaynağı → güç rotası yakınındaki masa altı yolu → güç alanı yakınındaki bağlantı noktası → güç değişiklikleri veya bakım için erişim ihtiyacı.
• Veri kablosu kaynağı → veri rotası boyunca masa altı yolu → cihaz yolu yakınındaki bağlantı noktası → yeniden bağlantı veya yükseltmeler için erişim ihtiyacı.
• Paylaşılan kablo grubu → bir masa altı destek noktasına doğru birleşik kablo yolu → rota geçişi yakınındaki bağlantı noktası → gelecekteki değişiklikler için erişim ihtiyacı.

Bu tablo, cihazlardan masa altına kablo yollarını haritalamak için temel adımları, gruplama kuralını ve bağlantı noktası kriterlerini gösterir.

Güç, Veri ve Çevre Birimi Kablo Hatlarını Ayırın

Güç, Veri ve Çevre Birimi Kablo Hatlarını Ayırın, farklı kablo türlerinin farklı kullanım ihtiyaçları veya erişim gereksinimleri olduğunda yapılır. Paylaşılan bir kablo hattı bazı kurulumlarda uygun olabilir, ancak kablo gruplaması ısı, gerilim veya bakım zorluklarına katkıda bulunduğunda ayırma yardımcı olabilir. Ana nedenler güvenlik, erişim ve bakımdır.

Karışık kablo demetlerinin yönetimi, bir güç kablosu, veri kablosu ve çevre birimi kablosu farklı yönlendirme koşulları gerektirdiğinde zorlaşabilir. Bir güç kablosu, erişim ihtiyaçları veya kablo hareketi farklılık gösterdiğinde bir veri kablosundan farklı bir kablo hattını izleyebilir. Ayırma, bakım sırasında tek tek kabloların tanımlanmasını kolaylaştırabilir ve gerektiğinde gevşekliğin korunmasına yardımcı olabilir. Ayırmayı evrensel bir kural olarak değil, kablo türüne ve kullanım koşuluna dayalı bir yönlendirme kararı olarak kullanın.

Dikkat: Birden fazla kablo hattını tek bir demet halinde gruplamadan önce kablo türünü, desteği ve gevşekliği göz önünde bulundurun.

• Güç kablosu → bir adaptörün veya yoğun kablo gruplamasının yakınına yönlendirilir → ısı veya gerilim endişe haline geldiğinde ayırmadan faydalanabilir.
• Veri kablosu → düzenli erişim veya yeniden bağlantı gerektirir → ayırma bakımı ve kablo izlemeyi basitleştirebilir.
• Çevre birimi kablosu → cihaz değişikliklerine veya hareketine tabidir → ayırma erişimi korumaya ve kablo gerilimini azaltmaya yardımcı olabilir.
• Karışık demet → sınırlı destek veya kısıtlı gevşeklik → ayırma, bakım sırasında hizmetle ilgili karışıklığı azaltmaya yardımcı olabilir.

Bu tablo, güç, veri ve çevre birimi kablo hatlarını ayırmak için ana nedenleri, kablo türü hususlarını ve gruplama uyarısını açıklar.

Ana Kablo Hattı için Yönlendirme Donanımını Seçin

Yönlendirme donanımı, genel bir kablo düzenleyici olarak hizmet etmekten ziyade ana kablo hattının işlevine uygun olmalıdır. Farklı donanım türleri, farklı yönlendirme sonuçlarını, erişim seviyelerini ve montaj koşullarını destekler. Ana Kablo Hattı için Yönlendirme Donanımını Seçin, donanımı kablo yüküne, erişim seviyesine ve rota yönüne göre eşleştirerek yapılır.

Yönlendirme donanımı kablo tepsisi, J kanalı, klipsler, bağlar ve kılıf gibi kategorileri içerir. Bir kablo tepsisi ve J kanalı, masa altı boyunca yatay bir hattı desteklemek için yaygın olarak kullanılırken, klipsler ve bağlar kablo konumlandırması veya gruplamasına odaklanır. Bir kılıf, kabloları tek bir demet halinde gruplar ancak açık destekli donanımdan farklı bir erişim seviyesi sağlayabilir. Aşağıdaki karşılaştırma tablosu, her kategorinin yönlendirme işi, erişim seviyesi ve kablo yükü açısından nasıl farklılaştığını vurgular ve görsel, donanımı yönlendirme rolü ve masa altı yerleşimine göre karşılaştırır.

Donanım türü	Yönlendirme işi	Erişim seviyesi	En uygun koşul	Dikkat edilmesi gerekenler
Kablo tepsisi	Ana kablo hattını desteklemek	Yüksek	Sık erişimli orta ila yüksek kablo yükü	Uygun montaj alanı gerektirir
J kanalı	Yatay bir hattı yönlendirmek	Orta	Kabloların kontrollü olduğu yapılandırılmış masa altı yönlendirme	Erişim kanal tasarımına bağlı olabilir
Klipsler	Tek tek kabloları konumlandırmak	Yüksek	Hafif kablo yükü ve rota kontrolü	Gruplanmış kablo hatları için daha az uygundur
Bağlar	Kabloları bir arada gruplamak	Orta	Kablo gruplama ve rota organizasyonu	Aşırı kullanılırsa çıkarılabilirliği azaltabilir
Kılıf	Birden fazla kabloyu birleştirmek	Orta	Aynı rotayı izleyen gruplanmış kablolar	Tek tek kablo erişimi azalabilir

Tablo karşılaştırmaları, donanım seçimini bir ürün karşılaştırma alıştırmasına dönüştürmeden hangi donanım özelliğinin yönlendirme hedefine uyduğunu belirlemeye yardımcı olur. Donanım kategorilerinin daha geniş bir karşılaştırması için routing with trays raceways sleeves and clips sayfasına bakın.

Kurulum ayrıntıları, donanım türü seçildikten sonra ele alınmalıdır çünkü montaj yöntemleri masa altı yüzeyine ve donanım uyumuna göre değişir. Bu bölüm, kurulum prosedürlerinden ziyade seçim özelliklerine odaklanır. Kurulum rehberliği için install cable routing hardware sayfasına bakın.

Yatay Yönlendirme için Tepsiler ve J Kanalları

Bir tepsi veya J kanalı, kabloların masanın arka kenarı veya altı boyunca desteğe ihtiyacı olduğunda yatay yönlendirmeye uygun olabilir. Bir tepsi, kapasite ve açık kablo erişimi öncelikli olduğunda daha büyük bir kablo demetine uygun olabilirken, bir J kanalı kablo görünürlüğünün ikincil öneme sahip olduğu kontrollü bir yatay hat için uygun olabilir. Her ikisi de kablo hatlarını tutar ancak yatay yönlendirme kullanım durumu için açıklık, kapasite ve kablo erişimi açısından farklılık gösterir.

Tepsi ve J kanalı tasarımları aynı yönlendirme yönünü destekler ancak kablo yönetimine farklı yaklaşımlar kullanır. Bir tepsi tipik olarak daha fazla açıklık sunar ve değişiklik veya bakım beklendiğinde kablo erişimini basitleştirebilirken, bir J kanalı montaj yüzeyi boyunca daha kontrollü bir yol oluşturabilir. Yerel ödünleşim, artan açıklığın erişimi iyileştirebilmesi, daha kapalı bir kanalın ise görünürlüğü azaltabilmesi ancak servis zorluğunu artırabilmesidir.

Tepsi uyumu	J kanalı uyumu
Kapasite: Kablo yükü arttığında daha büyük bir kablo demetine uygun olabilir.	Kapasite: Kontrollü bir kablo yolu ile orta düzeyde bir yatay hat için uygun olabilir.
Erişim: Açık kablo erişimi, kablo değişikliklerini ve bakımı basitleştirebilir.	Erişim: Kablo erişimi, kanal şekline ve yerleşimine bağlı olabilir.
Montaj yüzeyi: Genellikle masa altının daha geniş bir alanına yayılır.	Montaj yüzeyi: Genellikle masa altının tanımlı bir bölümünü izler.
Kablo görünürlüğü: Daha fazla açıklık, kabloları daha görünür bırakabilir.	Kablo görünürlüğü: Bir kanal tasarımı, hat boyunca kablo görünürlüğünü azaltabilir.

Kabloları Gruplamak için Klipsler, Bağlar ve Kılıflar

Klipsler, bağlar ve kılıflar, ana yol seçildikten sonra kabloları gruplamayı destekler. Bu aksesuarlar, bir kablo grubunu düzenlemeye, gerilim gidermeyi yönetmeye ve birincil rotayı değiştirmeden kablo erişimini etkilemeye yardımcı olur. İşlevleri, ana yol desteği sağlamaktan ziyade gruplama ve demet kontrolünü desteklemektir.

Aksesuar seçimi, tutuş, çıkarılabilirlik, demet boyutu ve erişim gereksinimlerine bağlıdır. Klipsler, sık erişim gerektiren kablo gruplarına uygun olabilirken, bağlar kontrollü gruplama gerektiğinde daha büyük demet boyutlarına uygun olabilir. Kılıflar, görsel düzen için bir kablo grubunu bir arada tutmaya yardımcı olabilir, ancak bakım erişimi kabloların ne kadar sıkı gruplandığına bağlı olabilir. Pratik ödünleşim, tutuş, çıkarılabilirlik ve erişim arasında denge kurmayı içerir.

• Klipsler: Masa altı boyunca yerel tutuş sağlayabilirken, tek tek kabloların nispeten kolay erişimine ve yeniden konumlandırılmasına izin verir.
• Bağlar: Daha büyük bir demet boyutunu bir arada tutabilir ve gerilim gidermeyi destekleyebilir, ancak bağlar gereğinden fazla sıkıldığında çıkarılabilirlik azalabilir.
• Kılıflar: Birden fazla kabloyu görsel düzen için tek bir demet halinde gruplayabilir, ancak bakım sırasında tek tek kablolara erişim ek çaba gerektirebilir.

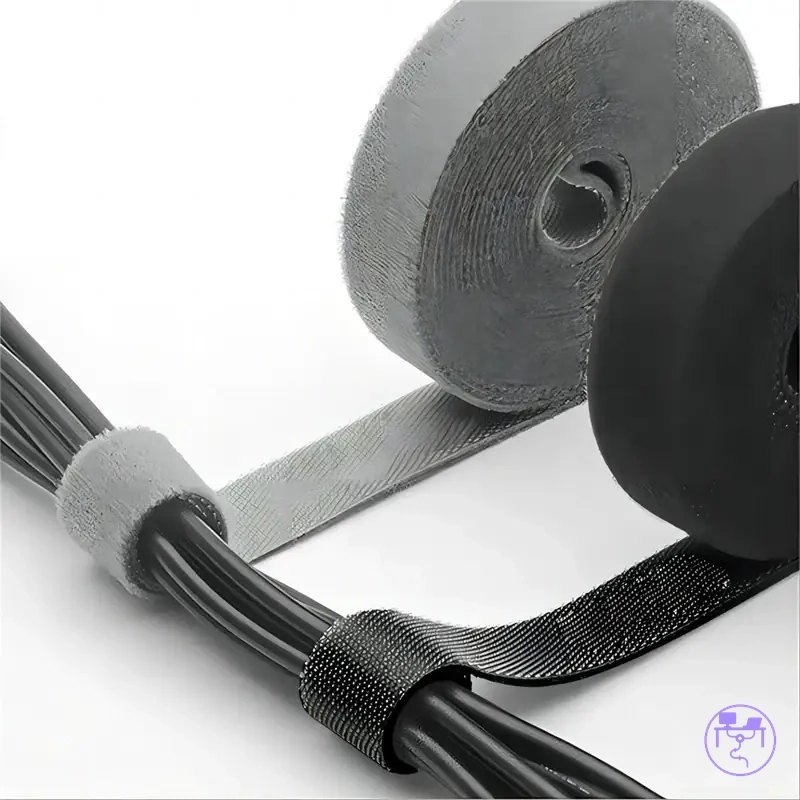

• Kayışlar veya yeniden kullanılabilir bağlar: Çıkarılabilirliğin daha yüksek öncelikli olması nedeniyle tekrarlanan ayarlamalar gerektiren kablo gruplarına uygun olabilir.

Kabloları Masa Altı Boyunca Yönlendirin

Kabloları masa altı boyunca yönlendirin, planlanan kablo yolunu izleyerek, kabloları bir kablo demeti halinde gruplayarak ve rotayı gerektiğinde klipsler veya bir tepsi ile destekleyerek yapılır. Amaç, gevşeklik payını, bükülme yarıçapını ve gelecekteki erişimi korurken kablo yolunu düzenli tutmaktır. Eylem sırası, bağlantı noktası seçimi, kablo yönlendirme, destek yerleşimi, gevşeklik yönetimi ve erişim doğrulamasıdır.

Planlanan rota seçilen donanımla uyumluysa, kablo demeti düzeni değiştirmeden planlanan bir yoldan destekli bir masa altı rotasına geçebilir. Bir tepsi rotası daha büyük bir kablo demetine uygun olabilirken, klips destekli bir rota daha doğrudan erişim gerektiren kablolara uygun olabilir. Aşağıdaki adımlar, planlanan bir rotadan sabitlenmiş bir kablo hattına nasıl geçileceğini gösterir.

Kabloları Masa Altı Boyunca Yönlendirin, bağlantı noktasını, kablo demeti yolunu, destek konumlarını, gevşeklik payını ve son erişim kontrolünü belirlemek için aşağıdaki görseli kullanarak.

1. Masa altı boyunca ilk bağlantı noktasını seçin; kablo yolu bir cihaz kümesinin yakınında başlıyorsa, kablo demetinin tanımlı bir rotayı izlemesi için bu konumu başlangıç referansı olarak kullanın.
2. Kablo demetini planlanan kablo yolu boyunca yönlendirin; klipsler veya bir tepsi rota ile uyumlu olduğunda, kablo hattı destekli kalabilir ve düzenlenmesi daha kolay olabilir.
3. Kablo yüküne ve rota şekline uygun bağlantı aralığını koruyun; destek noktaları uygun şekilde dağıtıldığında, kablo demeti masa altı boyunca daha stabil kalabilir.
4. Cihazların veya hareket noktalarının yakınında bir gevşeklik payı bırakın; ekipman konumu değiştiğinde, kablo yolu daha az gerilimle uyum sağlayabilir.
5. Dönüşlerde ve geçişlerde bükülme yarıçapını kontrol edin; bükülmeler kademeli kaldığında, kabloların daha sonra yönetilmesi ve erişilmesi daha kolay olabilir.
6. Tüm rota boyunca bir erişim kontrolü yapın; konektörler, ayarlamalar ve bakım noktaları ulaşılabilir kaldığında, kablo hattını büyük bölümleri yeniden yönlendirmeden değiştirmek daha kolay olabilir.

Yönlendirme, donanım kurulum ayrıntılarından ziyade kablo yoluna ve destek sırasına odaklanır. Yönlendirmeden sonra kablo demetinin hala uygun erişime, gevşeklik payına ve bükülme esnekliğine sahip olduğunu onaylayarak son bir kontrol yapın. Erişim, gevşeklik ve gerilim doğrulaması ile bitirin.

Kabloları Erişimi Engellemeden Sabitleyin

Kabloları, her bağlantı noktasında destekleyerek sabitleyin, aynı zamanda gelecekteki değişiklikler veya bakım için portlara, fişlere ve adaptörlere erişimi açık tutun. Bir bağlantı noktasındaki basınç miktarı ve destek noktaları arasındaki mesafe, kablo kalınlığına, kablo türüne ve erişim ihtiyaçlarına göre değişebilir. Kablo desteği sarkmayı azaltabilir, ancak destek erişimi engellememelidir.

Bağlantı noktası kararları basınç, mesafe ve serbest bırakma erişimi gereksinimlerine bağlıdır. Klipsler veya bağlar gerekenden fazla basınç uygularsa, ekipman değişiklikleri olduğunda portlara, fişlere veya adaptörlere ulaşmak zorlaşabilir. Bir destek noktasını sıkmadan önce, serbest bırakma erişiminin mevcut olduğunu doğrulayın ve serbest bırakma erişimi kontrolünü tamamlayın.

• Birden fazla destek noktasını kaldırmadan portlara ulaşılabildiğini onaylayın.
• Fişlerin, kablo üzerinde aşırı basınç olmadan gerektiğinde çıkarılabildiğini kontrol edin.
• Kablolar sabitlendikten sonra adaptörlerin erişilebilir kaldığını doğrulayın.
• Klipslerin veya bağların gelecekteki bakım için hala serbest bırakma erişimine izin verdiğinden emin olun.

Kabloları Zeminden Masaya Yönlendirin

Bir zeminden masaya kablo hattı, priz konumundan veya zemin kablo yolundan masa altına, giriş noktasına ulaşmadan önce desteklenerek ilerlemelidir. Rota, yürüme alanları boyunca gevşek kablodan kaçınmalı ve fişlere veya adaptörlere karşı sıkı bir şekilde çekmemelidir. Yerel riskler takılma tehlikesi, gerilim ve gevşeklik eksikliğidir.

Priz konumu zeminde veya masanın altındaki duvardaysa, dikey destek kabloyu masa giriş noktasına ulaşmadan önce yukarı doğru yönlendirmelidir. Sabit bir masa yalnızca sabit bir dikey kablo hattına ihtiyaç duyabilirken, yüksekliği ayarlanabilir bir masa kablonun masa altına ulaşmadan önce daha fazla hareket aralığına ihtiyaç duyabilir. Giriş noktası, kablonun gerilim yaratmadan masa altı rotasına doğru dönebileceği bir yere yerleştirilmelidir.

• Priz konumunu belirleyin; kablo bir yürüme yolunun yakınında başlıyorsa, takılma tehlikesi riskini azaltmak için zeminden masaya kablo hattını yaya trafiğinden uzağa yönlendirin.
• Kablo yükselirken dikey destek ekleyin; kablo yukarı doğru desteklendiğinde, zemine yakın görünür dolaşıklık azalabilir.
• Geçiş noktasının yakınında bir gevşeklik döngüsü bırakın; masa veya cihaz hareket ettiğinde, kablo daha az gerilimle hareket edebilir.
• Masa altındaki giriş noktasını seçin; kablo ana masa altı rotasının yakınından giriyorsa, kablo daha az desteksiz bükülme ile yola katılabilir.
• Son konumlandırmadan önce hareket aralığını kontrol edin; masa yüksekliği veya cihaz konumu değişirse, gevşeklik döngüsü sıkı çekmeden harekete izin vermelidir.

Kablo Uzunluğunu, Gevşekliğini ve Etiketlerini Kontrol Edin

Kablo uzunluğunu, gevşekliğini ve etiketlerini ana rota sabitlendikten sonra kontrol edin, böylece kablolar bakım erişimini azaltmadan düzenli kalır. Fazla kablo, servis gevşekliği ve kablo etiketleri, ekipmanın ne sıklıkta değişebileceğine veya hareket edebileceğine göre ayarlanmalıdır. Etkili gevşeklik kontrolü, erişim ihtiyaçlarına ve gelecekteki değişikliklere bağlıdır.

Kablo uzunluğu, rota mesafesine, cihaz konumuna ve bakım gereksinimlerine bağlıdır. Yönlendirmeden sonra fazla kablo kaldığında, bir sarma yöntemi kablo uzunluğunu bir monitör, priz kutusu veya bağlantı istasyonu yakınında düzenli tutmaya yardımcı olabilir. Sarma yöntemi, keskin bükülmelerden veya aşırı sıkı halkalardan kaçınmalıdır çünkü sıkı halkalar kablo esnekliğini sınırlayabilir.

Bağ basıncı, kabloları gereğinden fazla sıkıştırmadan bir arada tutmalıdır. Gevşeklik payı, cihaz hareketine, kablo türüne ve bakım sıklığına göre değişebilir. Servis gevşekliği, gelecekteki ayarlamaları destekler ve kablo gevşekliğini hareket ve bakım ihtiyaçlarına bağlar.

Etiket konumu, kabloların bağlandığı, ayrıldığı veya gruplanmış bir rotaya girdiği yerlerde görünür kalmalıdır. Etiketler, gelecekteki değişiklikler sırasında kablo amacını belirlemeye yardımcı olabilir, ancak bakım erişimi hala ulaşılabilir konektörlere ve servis noktalarına bağlıdır. Kablo Uzunluğunu, Gevşekliğini ve Etiketlerini Kontrol Edin, gevşekliği, etiketleri ve gelecekteki bakım erişimini doğrulamak için aşağıdaki kontrol listesini kullanarak.

• Fazla kabloyu, kablo uzunluğunu gelecekteki değişiklikler için düzenli ve erişilebilir tutan bir sarma yöntemi kullanarak sarın.
• Bakım gerektiğinde kablo hareketine izin verirken kablo organizasyonunu destekleyen bağ basıncı uygulayın.
• Monitörlerin, bağlantı istasyonlarının veya bağlı cihazların konum değiştirebileceği yerlerde servis gevşekliği bırakın.
• Bakım sırasında kablo tanımlamasının daha kolay kalması için etiketleri bağlantı noktalarının yakınına yerleştirin.
• Etiketleme ve gruplamadan sonra bakım erişimini kontrol ederek konektörlerin ulaşılabilir kaldığını doğrulayın.

Kablo uzunluğu, gevşeklik payı ve etiket konumu, yalnızca görsel düzen yerine gelecekteki değişiklikleri desteklediklerinde en kullanışlıdır. Daha fazla ayarlama yapmadan önce bakım erişimine, servis gevşekliğine ve net tanımlamaya öncelik verin.

Aşağıda karşılaştırmayı kolaylaştırabilecek ürün örnekleri yer alır. Satın almadan önce uyumluluk kriterlerini, temel özellikleri ve ürün ayrıntılarını mutlaka kontrol edin.

Bu tablo, organizasyonu ve gelecekteki bakım erişimini korumak için kablo uzunluğunun, gevşekliğinin ve etiketlerinin nasıl yönetileceğini gösterir.

Güç Prizleri ve Adaptörler Etrafında Güvenli Yönlendirme

Güç Prizleri ve Adaptörler Etrafında Güvenli Yönlendirme, priz kutusunu, adaptörü ve güç kablosunu ulaşılabilir tutarken gereksiz basınç veya hava akışı engelinden kaçınmaya bağlıdır. Güç bileşenlerinin yakınındaki bir kablo yolu, fişlere erişime izin vermeli ve sıkı bir kablo bükülmesine zorlamamalıdır. Isı, gerilim, erişim ve yol ana güvenlik değişkenleridir.

Adaptör blokları ve priz kutuları, kablo yolu ısıyı hapsettiğinde, güç kablosunu çektiğinde veya fiş erişimini engellediğinde yönlendirme sorunları yaratabilir. Adaptörü ve priz kutusunu, fiş yönü ve yük erişiminin kontroller veya değişiklikler için yeterince görünür kalacağı bir yere yerleştirin. Havalandırmayı açık tutun ve gerilim ekleyebilecek keskin kablo bükülme koşullarından kaçının.

Güç Prizleri ve Adaptörler Etrafında Güvenli Yönlendirme, güç kablosu rotanın geri kalanıyla birleştirilmeden önce kontrol edilmelidir. Daha derin güvenlik rehberliğine geçmeden önce havalandırmayı, bükülmeyi, erişimi, gerilimi ve yük görünürlüğünü doğrulamak için aşağıdaki dikkat kontrol listesini kullanın.

• Priz kutusunun ve adaptörün sıkı bir kablo demetinin içine gömülmek yerine havalandırmaya sahip olduğunu kontrol edin.
• Fiş yönünün güç kablosunu keskin bir bükülmeye zorlamadığını doğrulayın.
• Yük erişimini, gerektiğinde fişleri incelemek veya çıkarmak için yeterince görünür tutun.
• Kablo yolunu, adaptör bloğunun kabloda sarkma gerilimi olmadan destekleneceği şekilde yönlendirin.
• Güç yönlendirme kararlarını üretici talimatları ve yerel güvenlik gereksinimleriyle tutarlı tutun.

Bu bölüm yalnızca yönlendirme düzeyinde güvenliği kapsar, elektrik kodu tavsiyesi, aşırı yük rehberliği veya bir kurulumun güvenli olduğuna dair garanti içermez. Daha derinlemesine güç kablosu rehberliği için, güç kablolarını güvenli geçirme sayfasına bakın.

Bu tablo, güç prizleri ve adaptörler etrafında kablo yönlendirme için ana güvenlik değişkenlerini ve doğrulama kontrollerini gösterir.

Gevşek, Sarkık veya Dolaşık Kablo Hatlarını Düzeltin

Yönlendirmeden sonra gevşek kablolar, sarkan kablolar, dolaşık kablolar veya gerilmiş kablolar ortaya çıktığında, olası neden genellikle rota yerleşimi, kablo desteği, gevşeklik kontrolü veya kablo gruplamasıyla ilgilidir. Görünür bir belirti tek bir nedene işaret etmez, bu nedenle herhangi bir düzeltme yapılmadan önce teşhis yapılmalıdır. Çoğu kablo yönlendirme sorunu, rota, destek, gevşeklik veya gruplama koşullarına dayanır.

Gevşek kablolar, rotanın desteklenmeyen bir bölümünden kaynaklanabilirken, dolaşık kablolar kablo gruplamasının artık mevcut kullanımla eşleşmediğini gösterebilir. Güvenli bir düzeltme, önce belirtiyi kontrol etmeye ve ardından düzeltmeyi olası nedene uydurmaya bağlıdır. Aşağıdaki teşhis tablosu, yaygın belirtileri ve olası düzeltme yollarını belirlemeye yardımcı olur.

Gevşek, Sarkık veya Dolaşık Kablo Hatlarını Düzeltin, her belirtiyi olası nedeniyle karşılaştırarak ve rota değişiklikleri yapmadan önce güvenli bir düzeltme seçerek yapılır. Daha geniş sorun giderme kalıpları için, hatalı kablo yönlendirmeyi düzeltme sayfasına bakın.

Belirti	Olası neden	Güvenli düzeltme	Yeniden planlama zamanı
Sarkan kablo hattı	Kablo desteği çok geniş aralıklı olabilir veya eksik olabilir.	Kablo demeti boyunca bir destek noktası ekleyin veya ayarlayın.	Destek düzeltildikten sonra sarkma devam ederse rotayı yeniden planlayın.
Gevşek klips yolları	Klips yolu artık kablo rotasıyla eşleşmeyebilir.	Kablo desteğini mevcut rotayı izleyecek şekilde yeniden konumlandırın.	Kablo hareketi tekrar tekrar destek noktalarından uzaklaşıyorsa rotayı yeniden planlayın.
Dolaşık demetler	Kılıflar veya bağlarla gruplama artık mevcut kablo bağlantılarıyla eşleşmeyebilir.	Daha uygun bir demet yapısı kullanarak kabloları ayırın ve yeniden gruplayın.	Yeniden gruplamadan sonra kablo karmaşası geri dönerse rotayı yeniden planlayın.
Aşırı sıkılmış kablolar	Gerilmiş kablolar aşırı gerginlik veya kısıtlı bir bükülmeden kaynaklanabilir.	Gerginliği azaltın ve etkilenen bölüm etrafındaki erişimi geri kazanın.	Kablo yolu gerilim olmadan hareketi destekleyemiyorsa rotayı yeniden planlayın.

Güvenli düzeltme, her yere aynı düzeltmeyi uygulamaktan ziyade belirtiyi olası bir nedene eşleştirmeye bağlıdır. Rotayı yeniden planlamaya karar vermeden önce düzeltme kriterleri olarak kablo desteği, gruplama, gerginlik ve erişim kontrollerini kullanın. Yerel bir düzeltme altta yatan kablo yönlendirme sorununu çözemediğinde rotayı yeniden planlayın.
